1、 文檔目標

PCB中調整默認絲印位置。

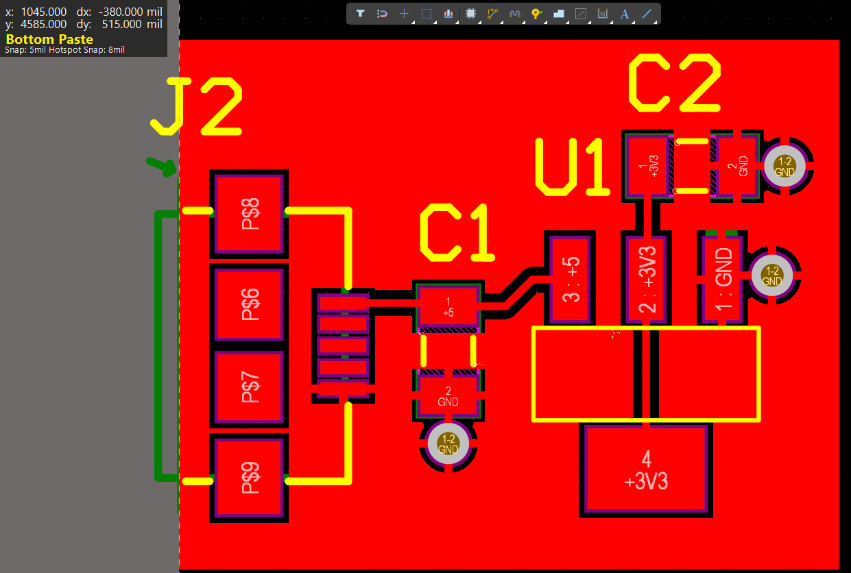

2、 問題場景

繪制 PCB 時，絲印為默認設置，會顯得很大和占用板空間較多。

圖 1

3、軟硬件環境

• 軟件版本：Altium Designer 22
• 電腦環境：Windows 11
• 外設硬件：無

4、解決方法

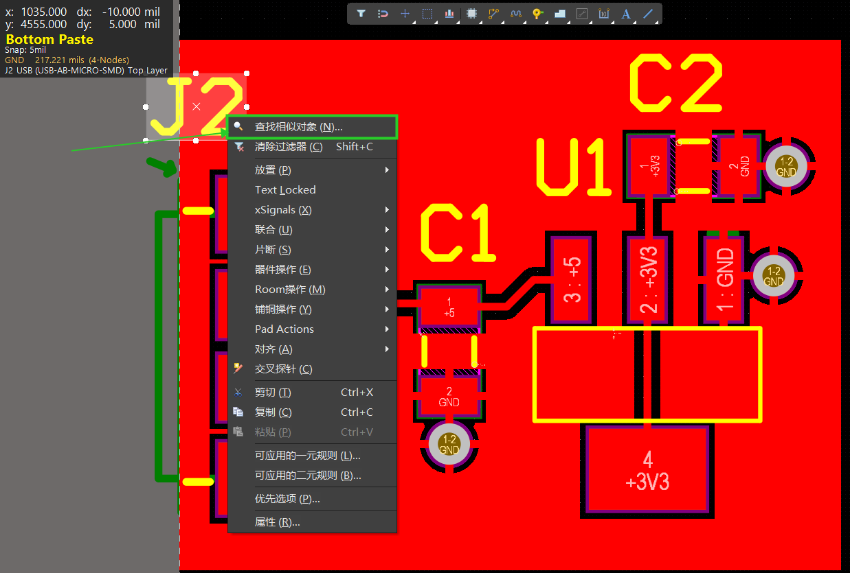

1、首先使用【查找相似對象】選中所有的絲印信息；

圖 2

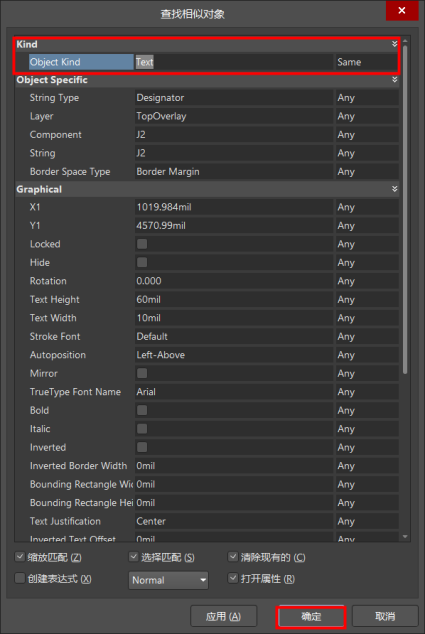

2、點擊【確定】；

圖 3

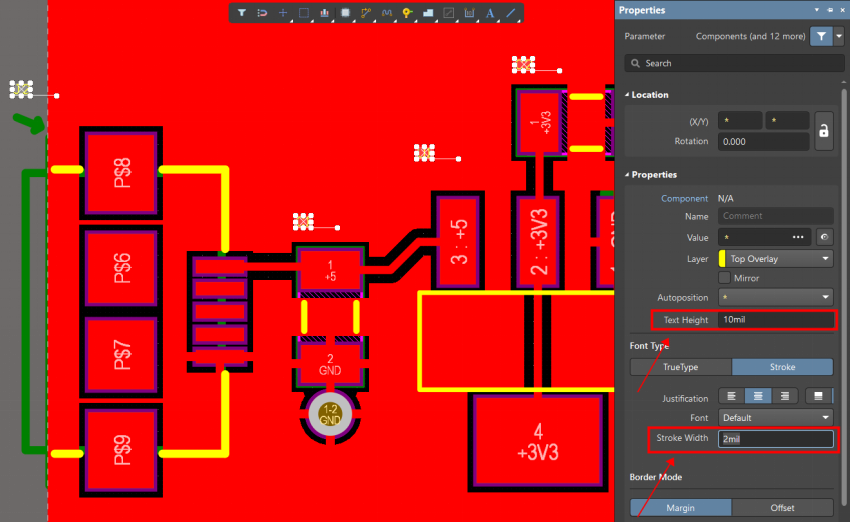

3、修改文本高度為10mil，絲印寬度2mil；

圖 4

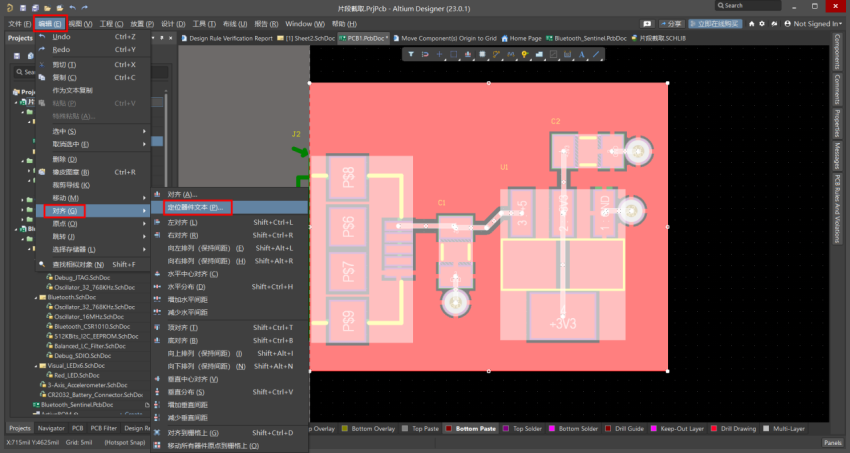

5、 將板信息全部框選中，點擊【編輯】→【對齊】→【定位器件文本】或點擊快捷鍵【A+P】;

圖 5

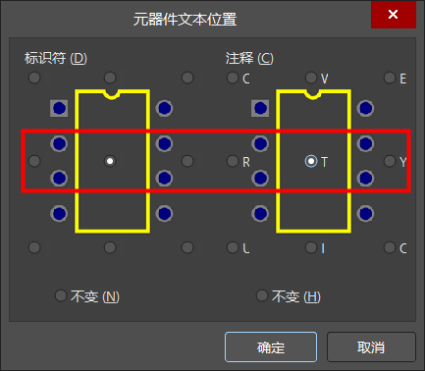

6、 將【標識符】和【注釋】的位置選擇在中心位置，點擊【確定】；

圖 6

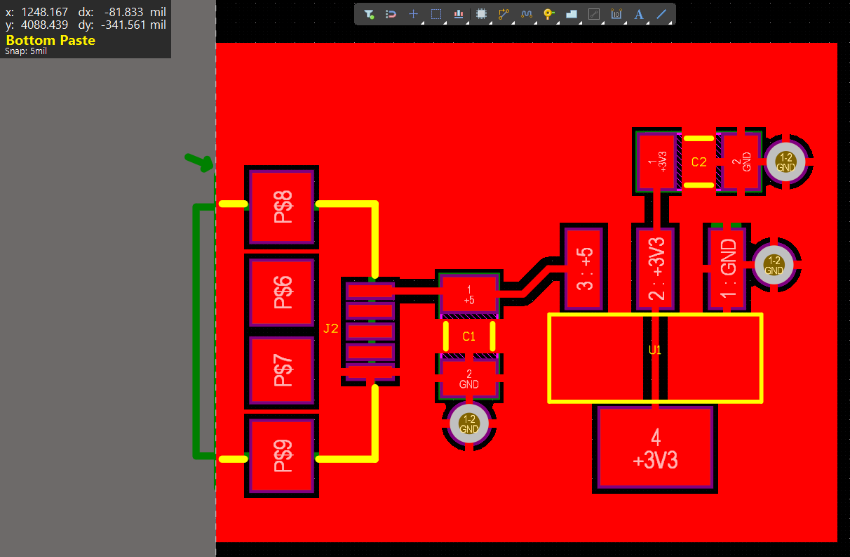

7、 這時的絲印信息在板中顯示更加整齊美觀。

圖 7
