1、 文檔目標

如何使用 PCB 3D 模式下的 剖面視圖

2、 問題場景

為了更好地展示復雜PCB的布局和結構，我們在PCB編輯器中添加了Section View功能。當需要顯示PCB中通常不可見的詳細信息時，可以使用Section View功能。

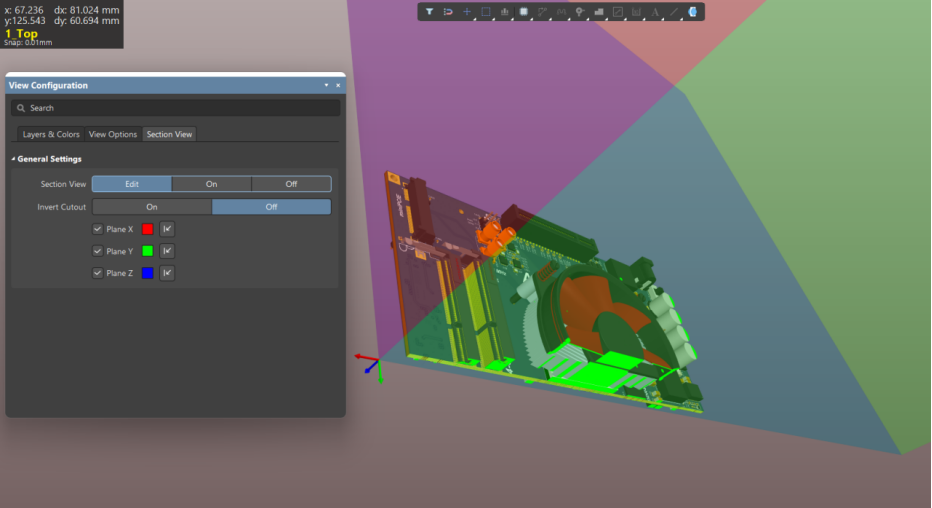

圖 1

3、軟硬件環境

• 軟件版本：Altium Designer 23.5（該版本新增功能）
• 電腦環境：Windows 11
• 外設硬件：無

4、解決方法

1、Section View功能在PCB編輯器的3D布局模式下可用（視圖 ? Toggle Section View）。

2、使用Section View面板的Section View選項卡上的Section View選項按鈕，在Edit、On和Off之間進行顯示切換。

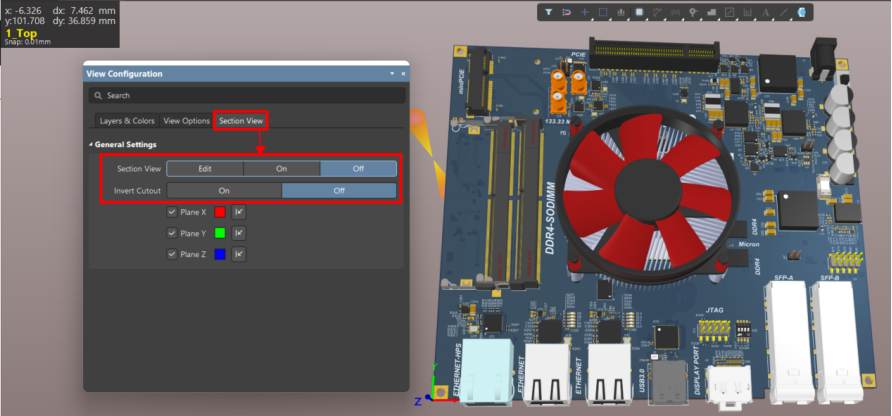

圖 2

鼠標推動原點 XYZ 對應坐標軸箭頭，即可拉動剖面顯示位置。
