1、 文檔目標

解決MDK中使用 JLINK 調試時找不到目標板。

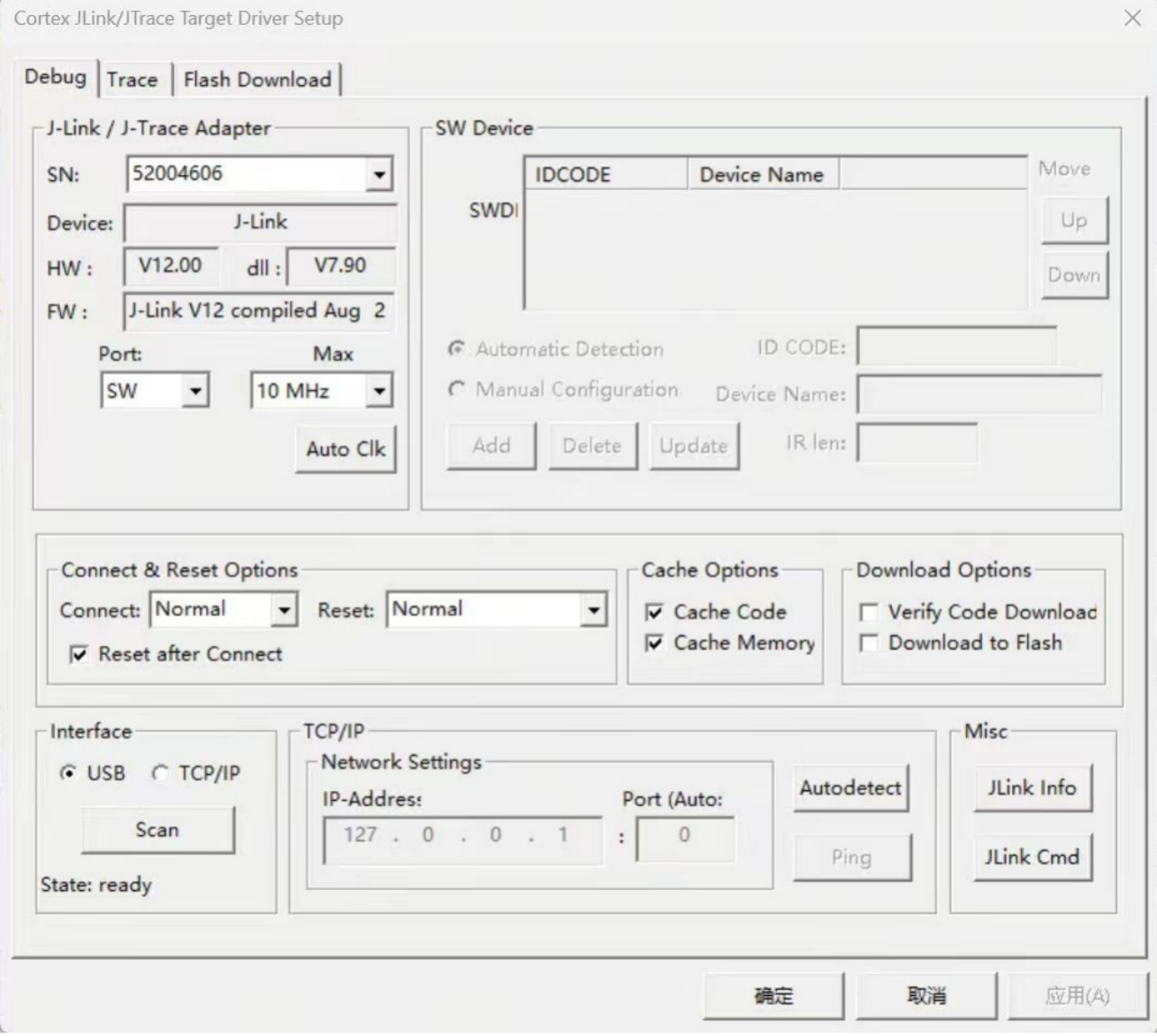

2、 問題場景

在MDK中使用 JLINK 調試時，發現可以連上 jlink 但找不到目標板。

圖 1

3、軟硬件環境

1? 軟件版本：Keil MDK 5.38a

2 電腦環境：Window 10

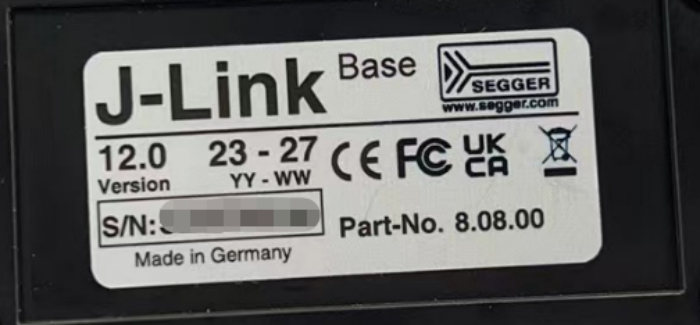

3 調試器： J-Link Base

圖 2

4、解決方法

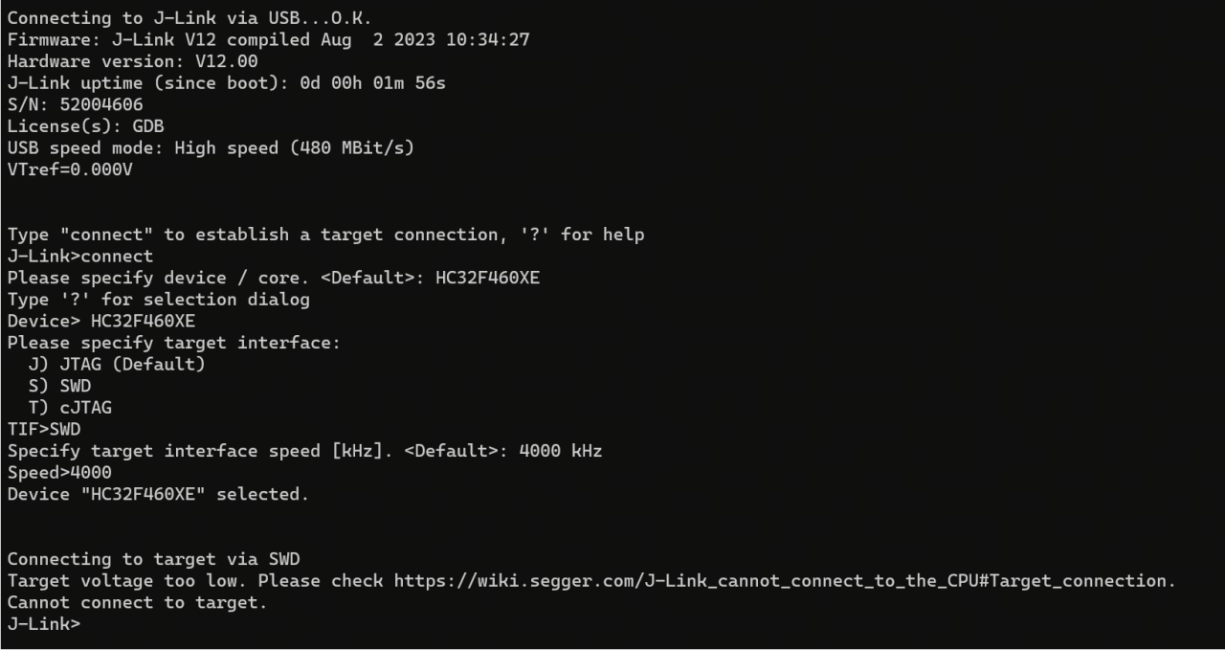

1 ?使用命令行模式進行連接測試。

圖 3

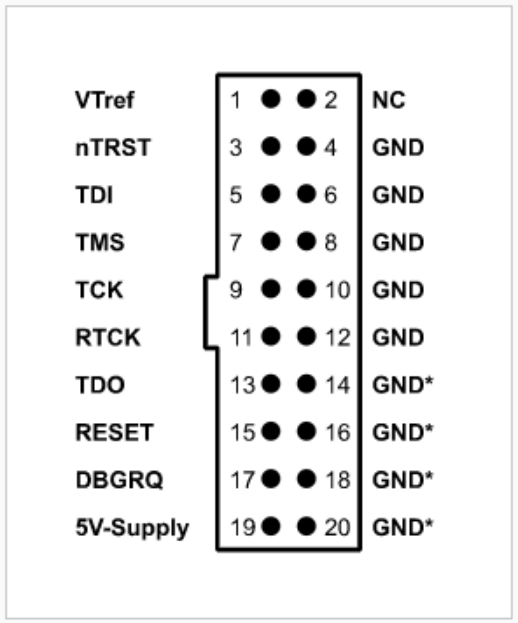

2? 在上圖中發現 VTref=0.00V。JTAG 接口如下：

圖 4

3? 可以看到 1 腳是 VTref，這是目標板參考電壓。它用于檢查目標板是否有電，為輸入比較器創建邏輯電平參考，并控制目標板的輸出邏輯電平。通常由目標板的Vdd供電。

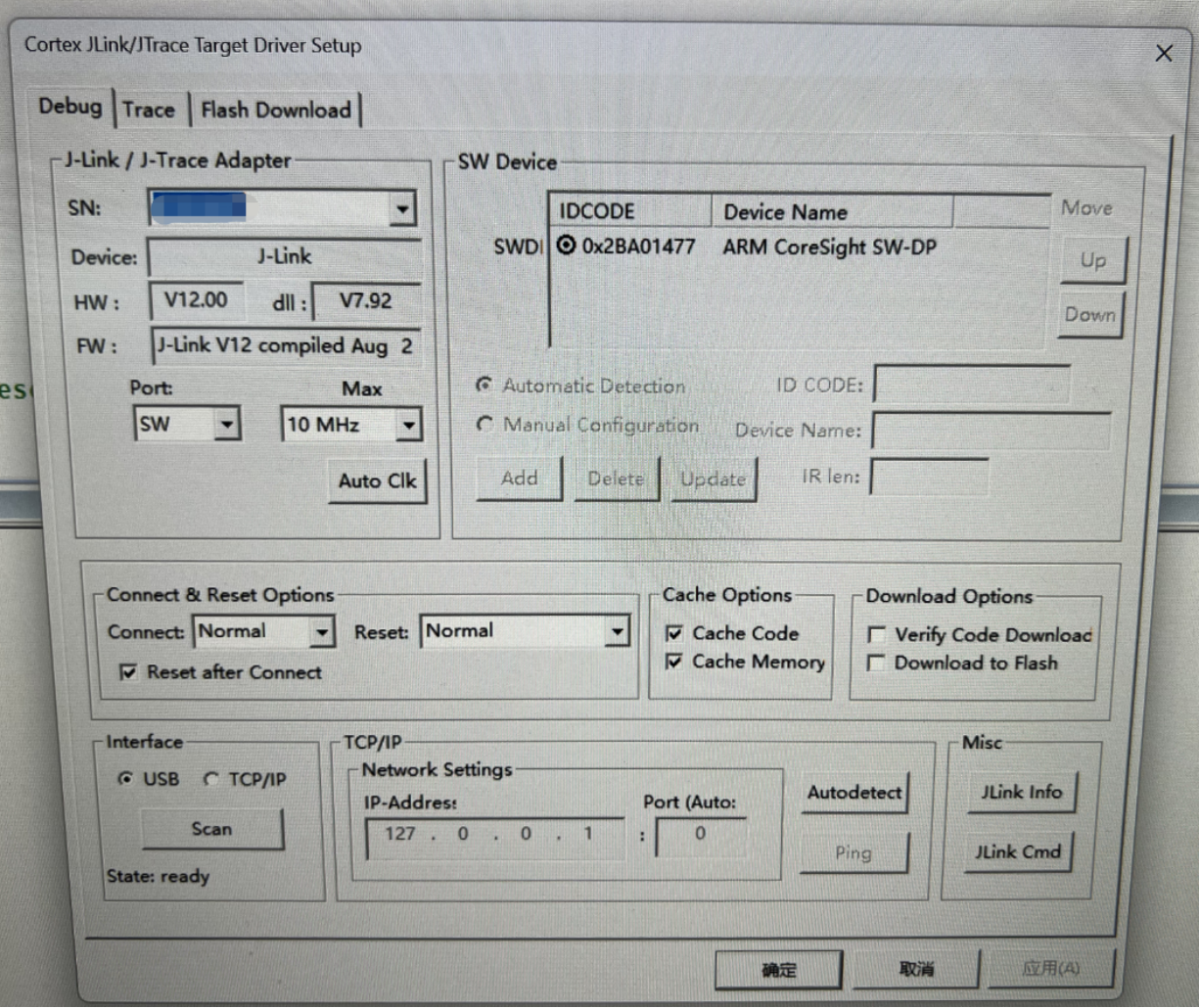

因此需要給 1 腳單獨進行供電，供電之后就可以看到如下截圖，正確地識別到芯片。

圖 5
