1、文檔目標

記錄問題ARMCLANG: Linker Error: Internal fault: [0xb3b91b:6120001]的解決方案，以及添加原廠對于該問題的說明鏈接，為同事解決該問題提供參考。

2、問題場景

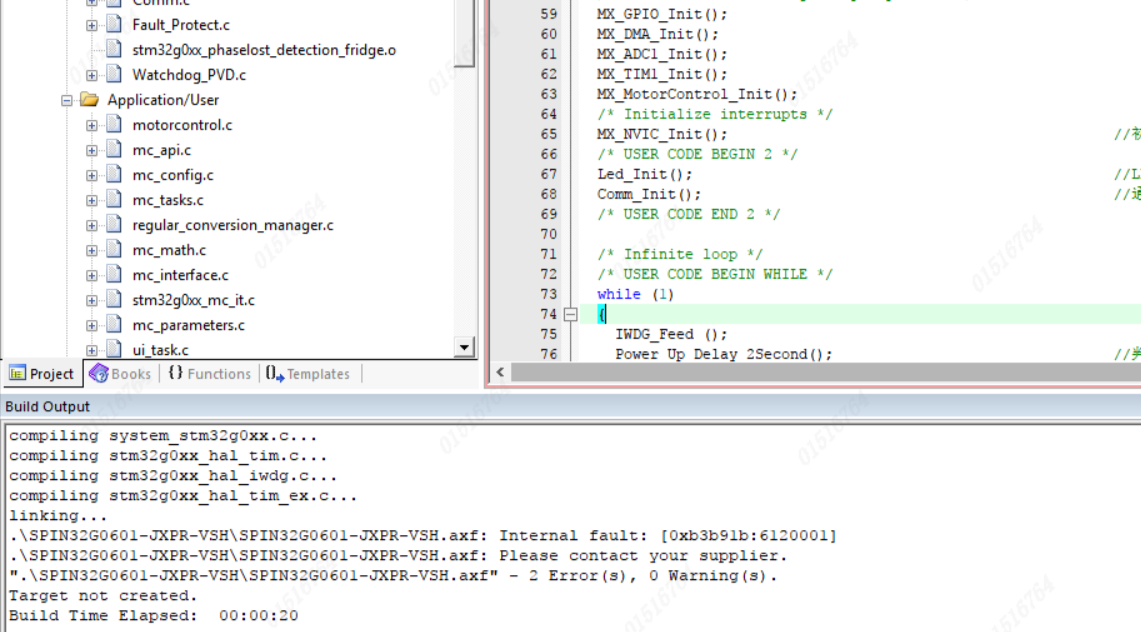

客戶在編譯時linking中出現報錯信息.SPIN32G0601-JXPR-VSH SPIN32G0601-JXPR-VSHaxf: Internal fault: [0xb3b9b:6120001]

圖2-1

此問題在Arm Compiler version 6.11中引入。到目前為止，我們只在鏈接器分散文件包含. any選擇器和區段具有隨機大小時看到過它。當從目標對話框中選擇使用內存布局選項時，μVision創建包含. any選擇器的分散文件。

注：在極少數情況下，使用 Arm 編譯器版本6.11或 Arm 編譯器版本 6.12生成應用程序時，會出現該報錯。

3、軟硬件環境

1）、軟件版本：MDK 5.27 Arm 編譯器版本 6.12

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

方法1）、更改編譯器優化級別。

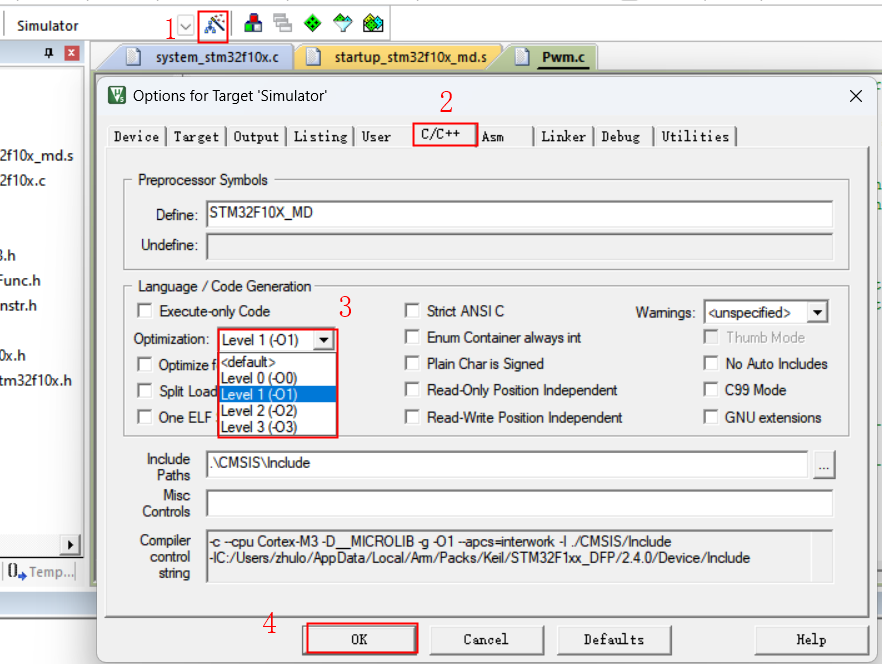

首先點擊圖4-1-1標記1處快捷方式，進入 Options for Target 目標窗口- ，并選擇C/C++(AC6)。uVision中，可以根據如圖4-1-1的標記 3 選擇優化的級別。

當需要調試時，將優化級別從0(-0)更改為1(-01)(建議)，反之亦然。對應用程序版本使用不同的優化級別(1或更高)。

圖4-1-1

方法2）、更改設置One ELF Section per Function

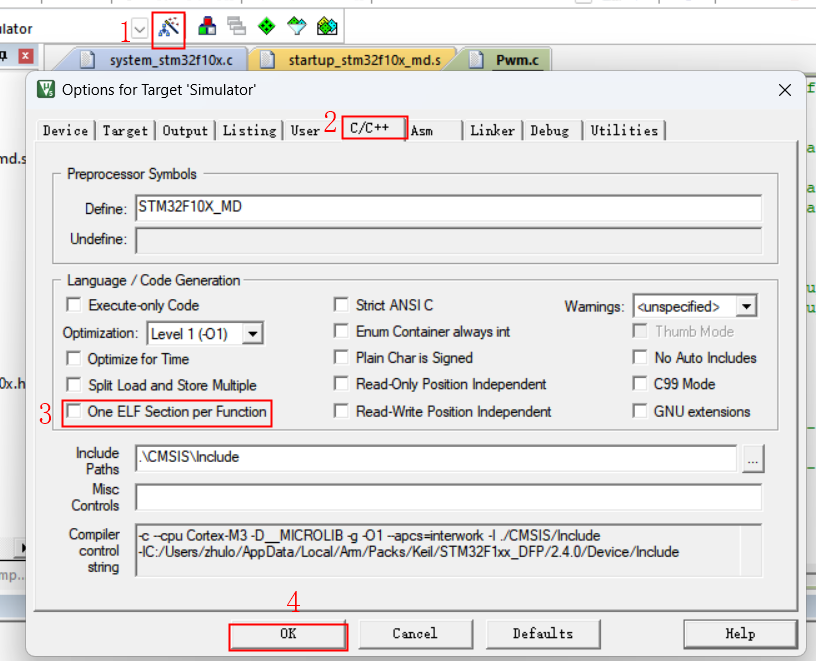

首先點擊圖4-2-1標記1處快捷方式，進入 Options for Target 目標窗口- ，并選擇C/C++(AC6)。uVision中，可以根據如圖4-2-1的標記 3 取消One ELF Section per Function的選擇，編譯后無報錯。

圖4-2-1

注意：如果不能使用Arm編譯器版本6.13，有不同的方法來解決這個問題。前兩種解決方法很簡單，并嘗試改變部分大小，但它們可能起作用，也可能不起作用。唯一安全的解決方法是不要在鏈接器分散文件中使用ANY選擇器。

方法3）、最安全的解決方法是將鏈接器分散文件中的.ANY選擇器替換為*(如果可能的話)。如果你使用的是自定義散射文件，你可以這樣修改它:

修改前

圖4-3-1

修改后

圖4-3-2

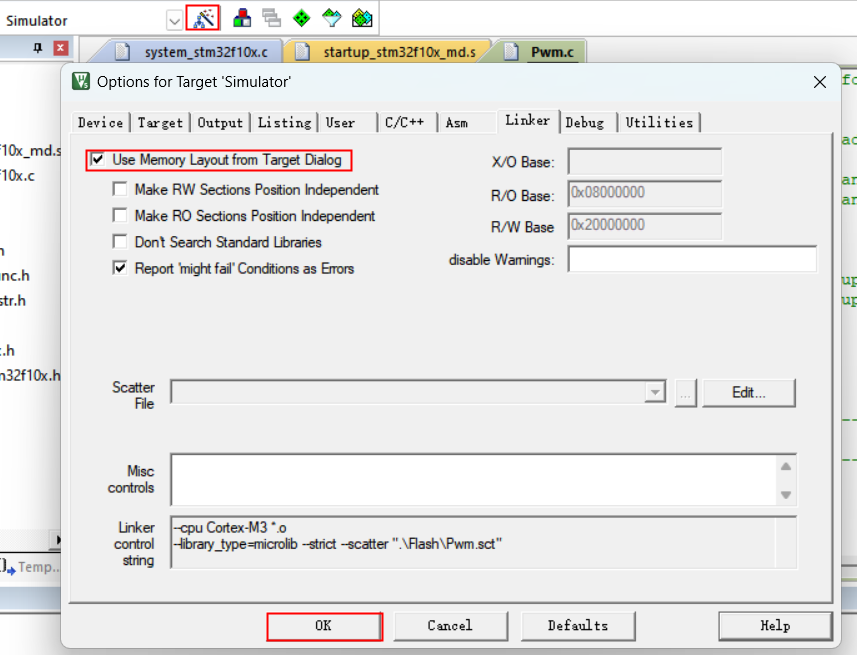

注：如果您在uVision的目標鏈接器對話框選項中選擇了目標對話框中的“ Use Memory Layout from Target Dialog ”選項，μVision將為您生成分散文件。在這種情況下，您需要禁用此選項并手動編輯已經創建的散射文件。

圖4-3-3

方法4）、將Arm Compiler version 更新至6.13及以上版本，該編譯器版本為Keil MDK 5.29版本的一部分，更加直接的方法更新軟件版本至Keil MDK 5.29及以上版本。
