1、文檔目標

了解 EDA 工具使用環境。

2、問題場景

銷售詢問 AD 工具使用的操作系統環境，Windows、Linux、國產操作系統。

AD 工具只適用于 Windows 系統。

圖 1

了解一下其他競品工具的系統要求。

3、競品要求

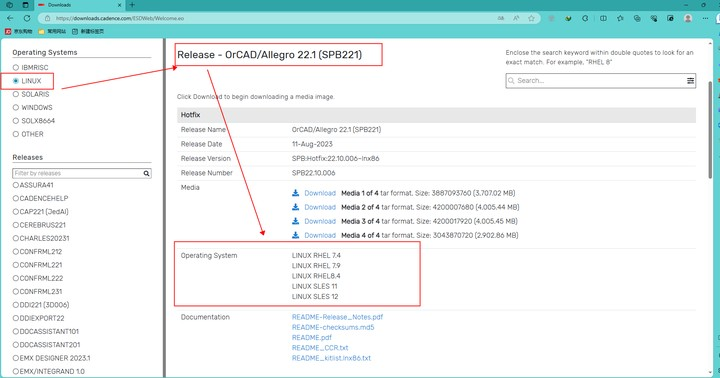

a)Cadence

支持多種操作系統，詳細系統信息需登錄 Cadence 授權賬號查看。

b)Mentor

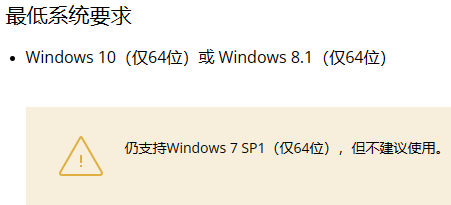

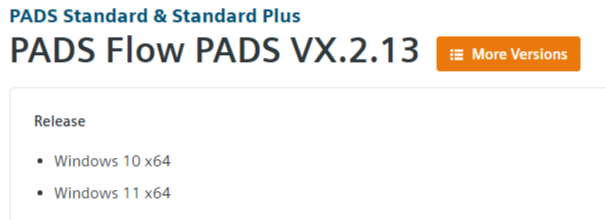

PADS 標準版：Windows 10 及以上版本 64 位操作系統

圖 2

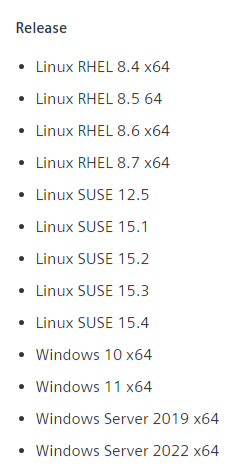

Xpedition：支持 Linux RHEL 8（64 位）、Linux SUSE、Windows 10 及以上版本（64 位）、Windows Server 2019 和 2022（64 位）。

圖 3

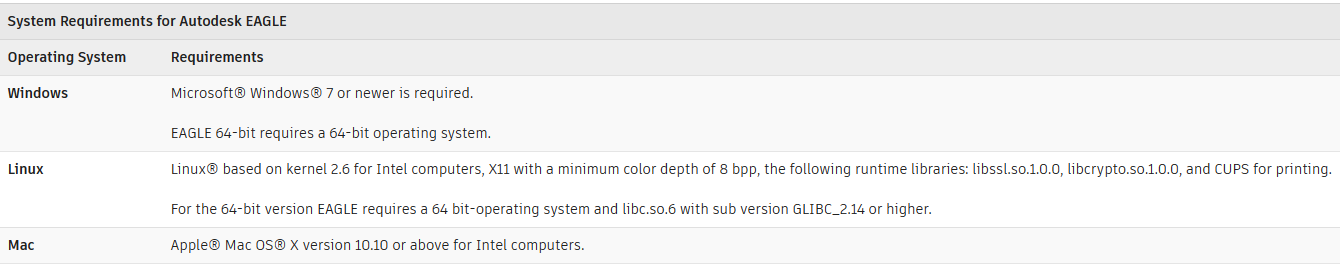

c)Autodesk EAGLE

支持多種平臺使用。

免費版只適用于 2 張原理圖、2 層信號 PCB、80 cm2（12.4 in2）

圖 4

Autodesk 宣布計劃于 2026 年停止使用 EAGLE。替代方案，Autodesk 宣布將 PCB 納入到其 Fusion 360 開發工具。（Autodesk宣布停止EAGLE，又一個PCB CAD軟件消失-電子工程世界 (eeworld.com.cn)）

d)SolidWorks PCB

該軟件功能由 Altium 提供，目前兩家廠商合作終止，軟件已停止更新。

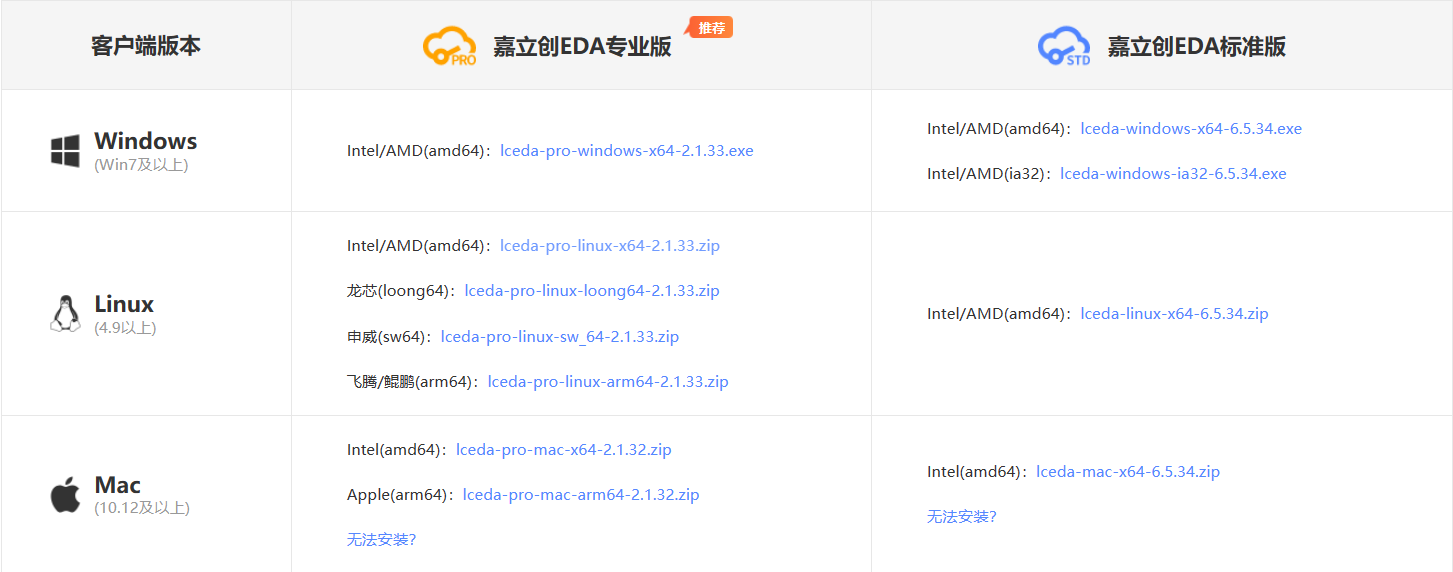

e)嘉立創 EDA

專業版支持多種系統平臺、標準版支持網頁版在線編輯及云端保存。

圖 5

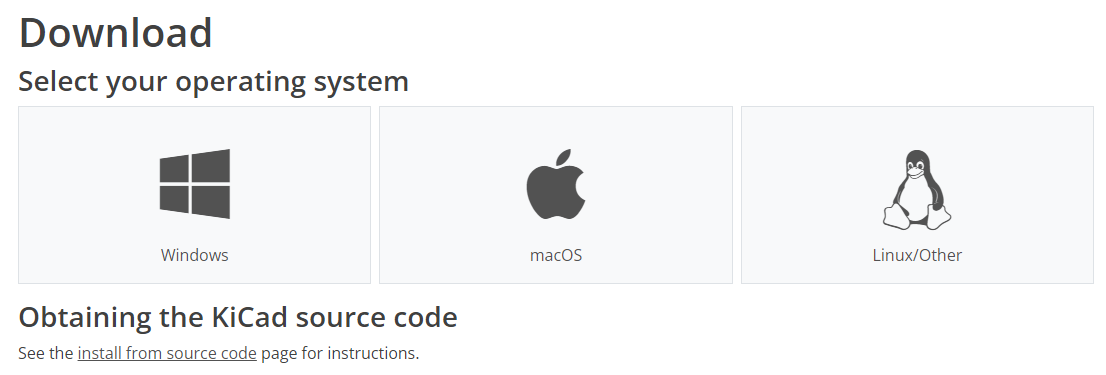

f)KiCad

支持多種平臺，同時開放軟件源碼進行二次開發。

圖 6

4、總結

Altium、Cadence、PADS 標準版三大主流印制電路板 EDA 工具支持 Windows 的操作系統，Cadence 所支持操作系統具有更多的選擇性。

對于受眾較廣的國產 EDA 工具（嘉立創 EDA）和開源 EDA 工具（KiCad）所支持的操作系統多樣化。
