一、文檔背景

本文以 Altium Designer 軟件來介紹帶通濾器的原理及其仿真過程，以便新手用戶快速掌握交流掃描仿真分析的應用。

二、交流掃描分析

交流掃描分析（AC SweepAnalysis）其分析的過程：將交流信號源的頻率從低到高變化（即掃描）輸入到電路中，再記錄每個頻率對應輸出的幅度與相位的結果。交流掃描分析是在正弦小信號工作條件下的一種頻域分析，是一種線性分析方法。通過分析可以得到電路的幅頻特性和相頻特性。

三、執行AC Sweep Analysis

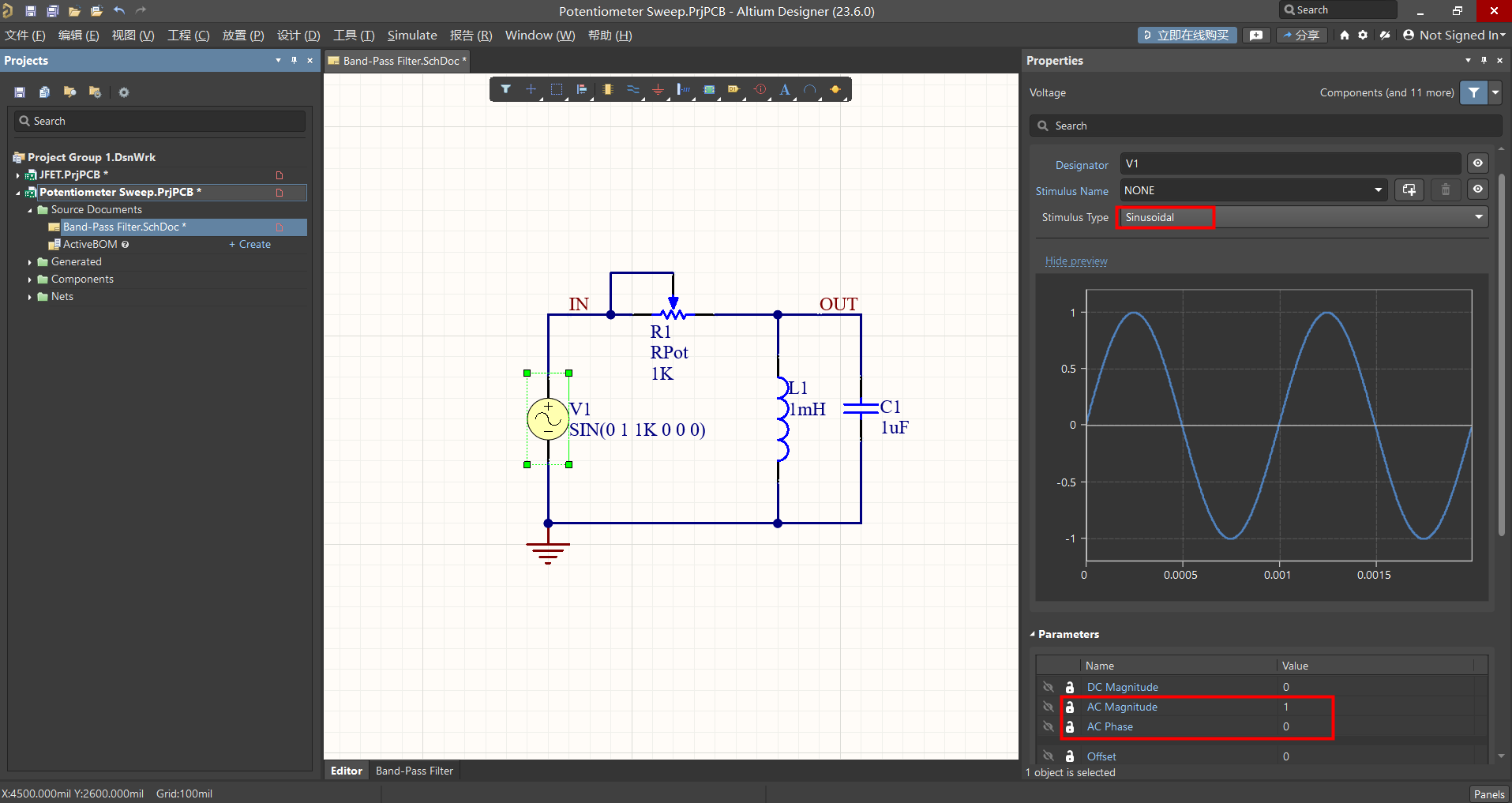

打開 VSIN 組件屬性并編輯 VSIN 仿真模型。檢查【Stimulus Type】：Sinusoidal（正弦信號）；【Parameters】：AC Magnitudea （交流幅值）=1; AC Phase（交流相位）=0

圖 1

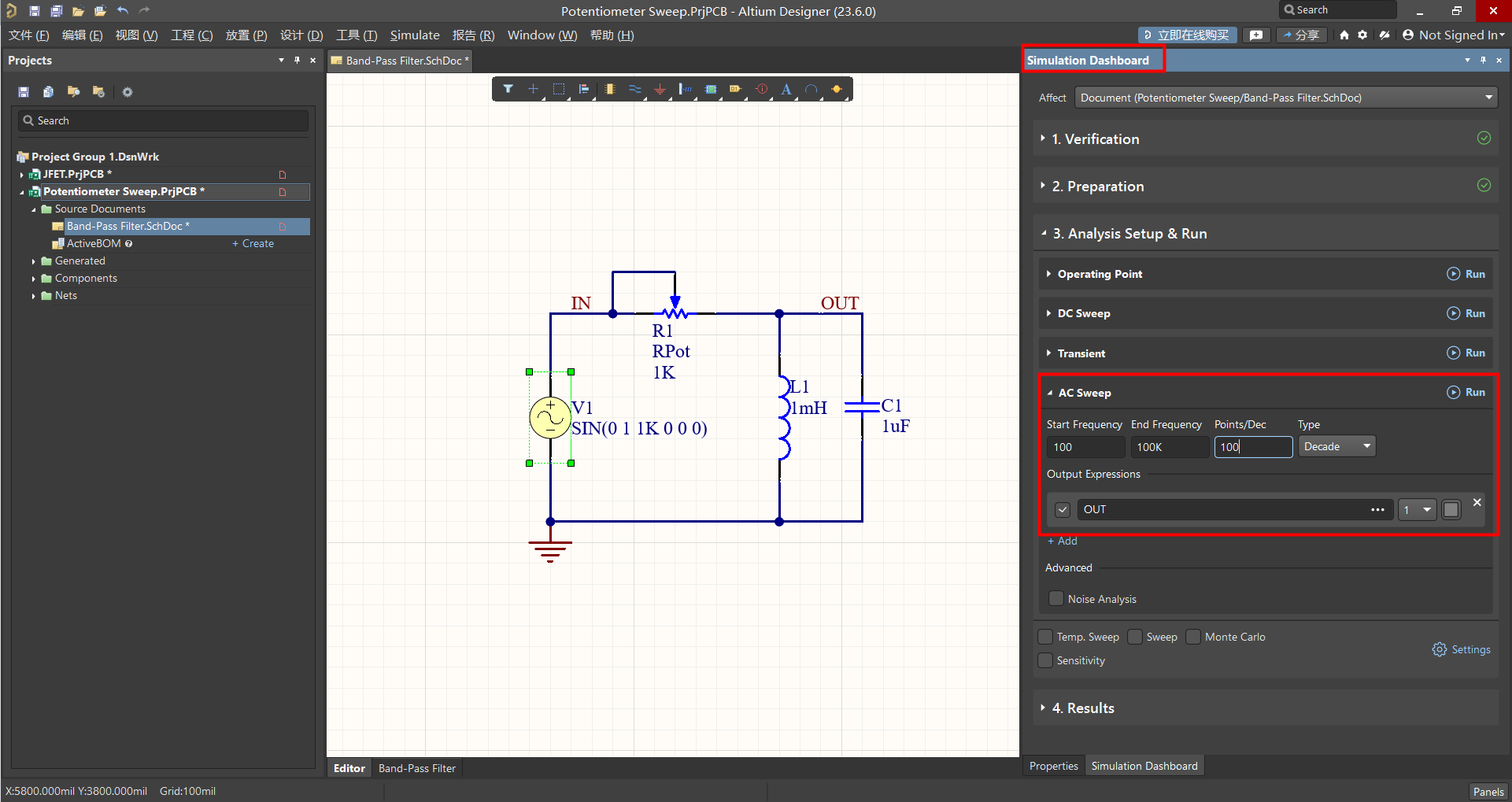

打開【Simulation Dashboard】仿真儀表盤，設置交流掃描參數：頻率范圍，Start Frequency（起始頻率）設為 100，End Frequency（停止頻率）設為 100k，Points/Dec（測試點）設為 100。Type 為Decade。點擊【Run】

圖 2

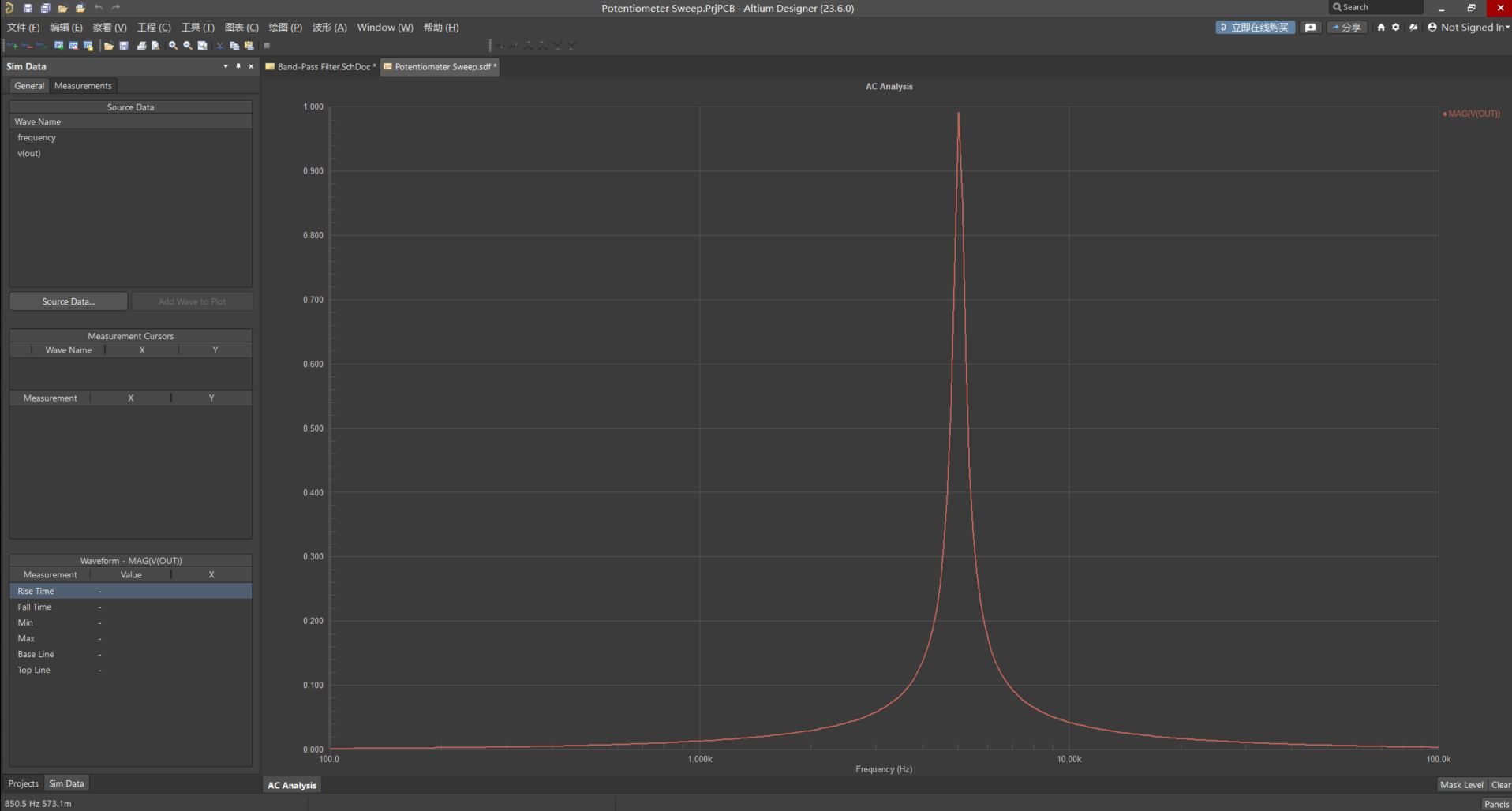

在生成的波形查看器中，X 軸顯示的是頻率范圍，Y 軸顯示的是輸出的幅度。（幅頻特性曲線）

圖 3

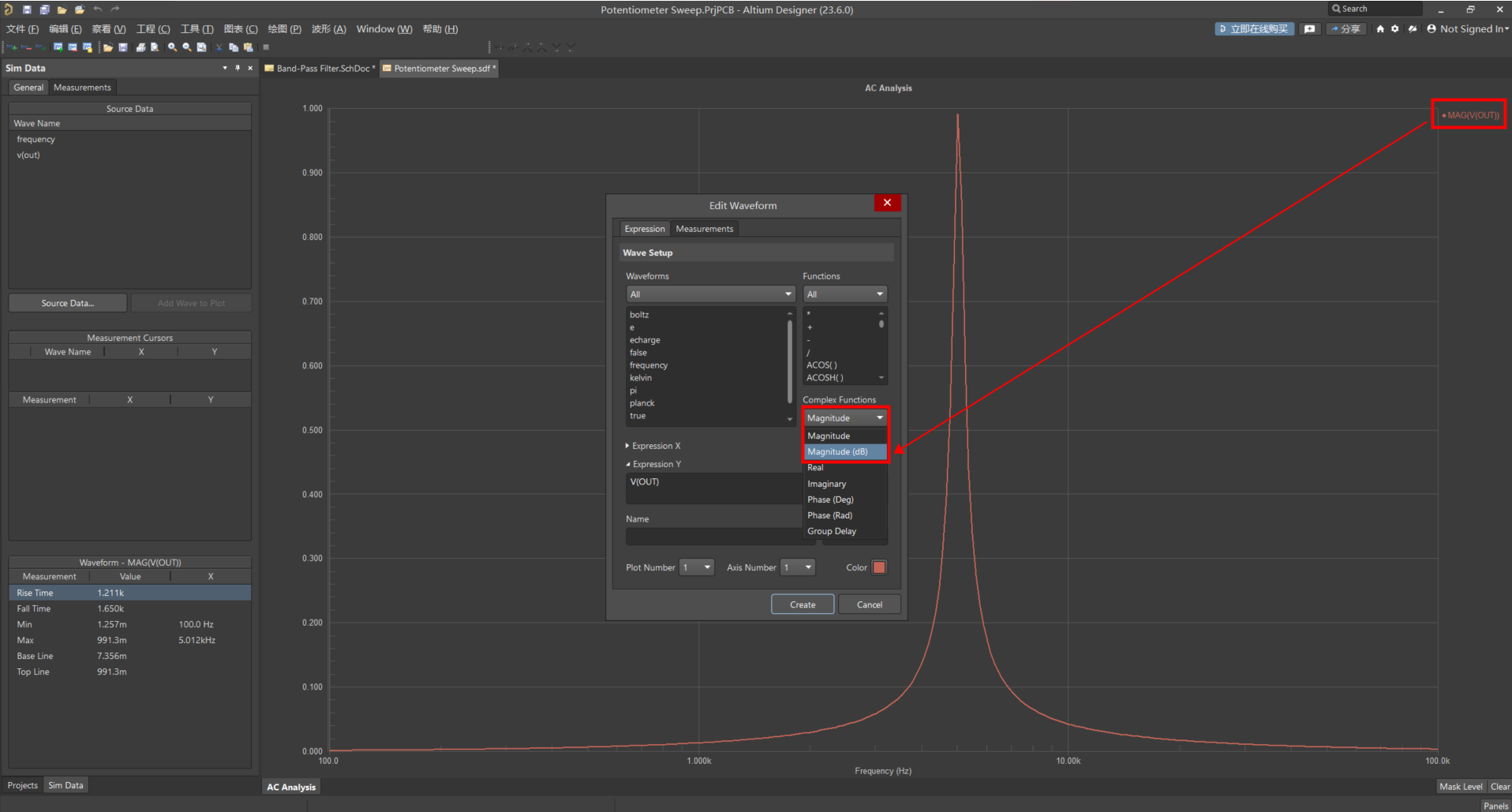

對于顯示的輸出波形，要查看以 dB 為單位顯示的輸出信號，直接雙擊波形名稱。在"編輯波形"的"復合函數"部分，將"幅度"選擇改為"幅度(dB)"。點擊【Create】。

圖 4

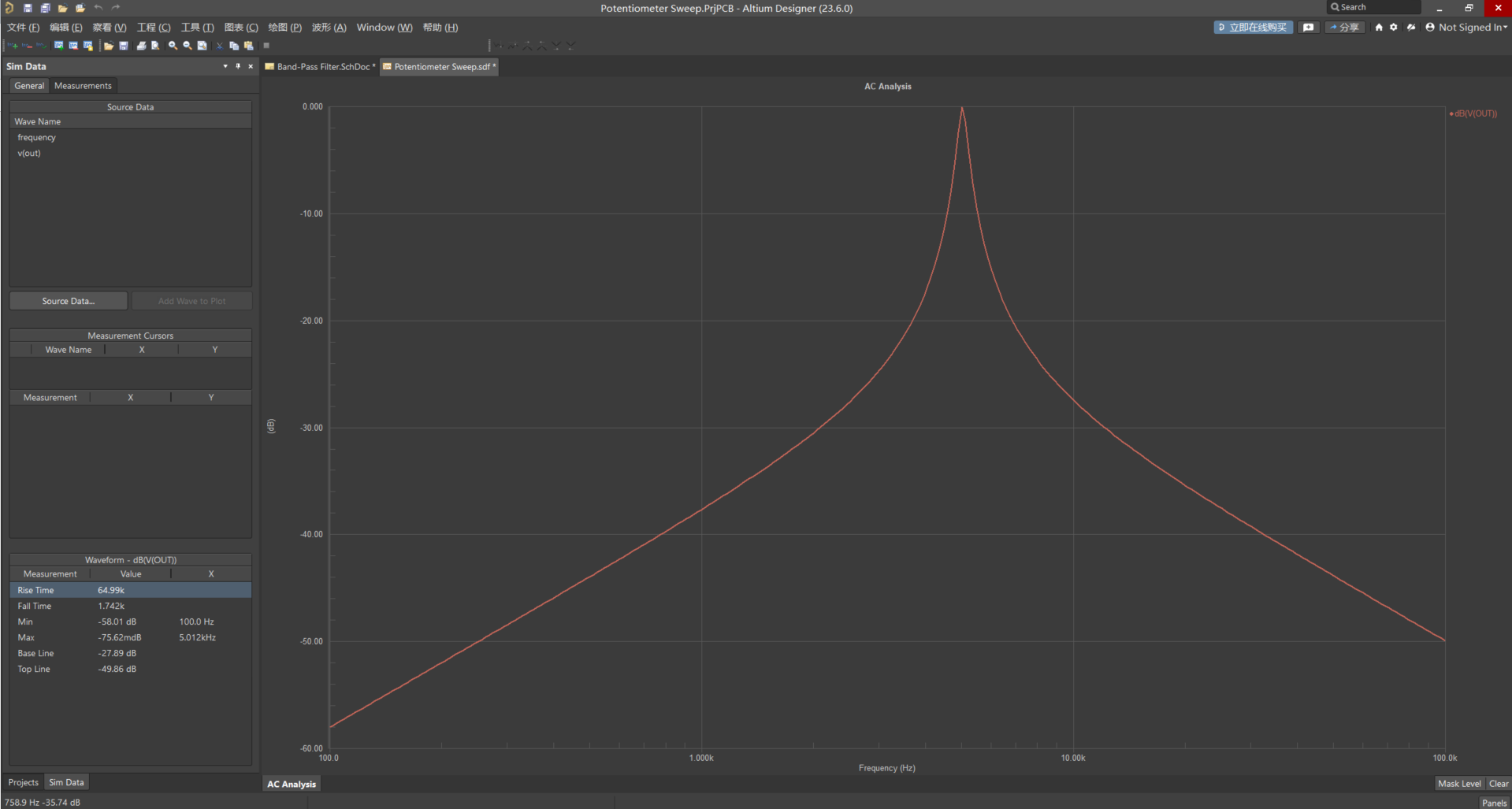

此時顯示以 dB 為單位繪制的波形。

圖 5

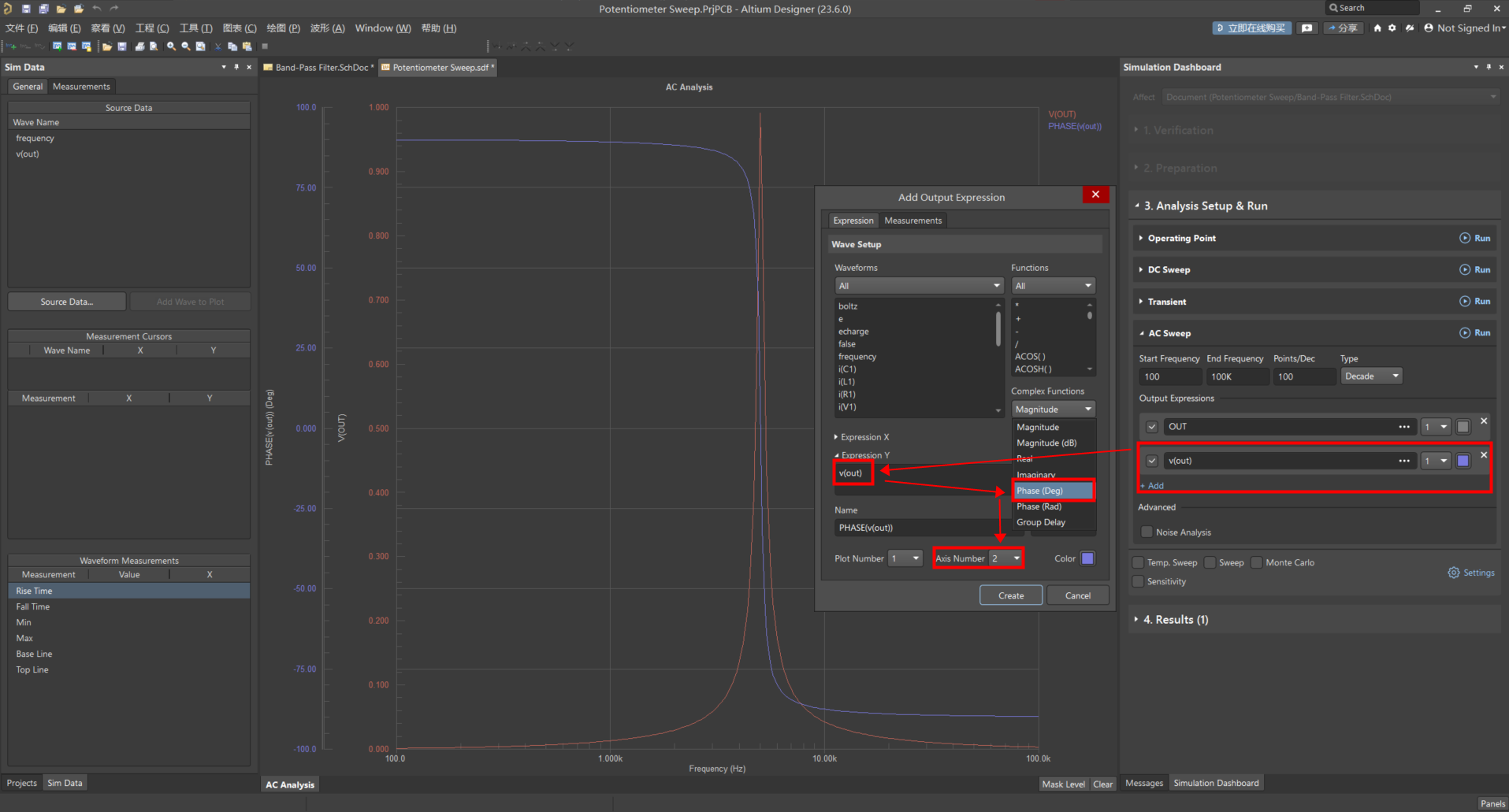

在【Simulation Dashboard】仿真儀表盤，添加輸出波形 V(out)，將【Complex Functions】復合函數設置為【Phase (Deg)】相位（度），并選擇“添加到新的Y軸”，從而添加相位。點擊【Create】。（相頻特性曲線）

圖 6

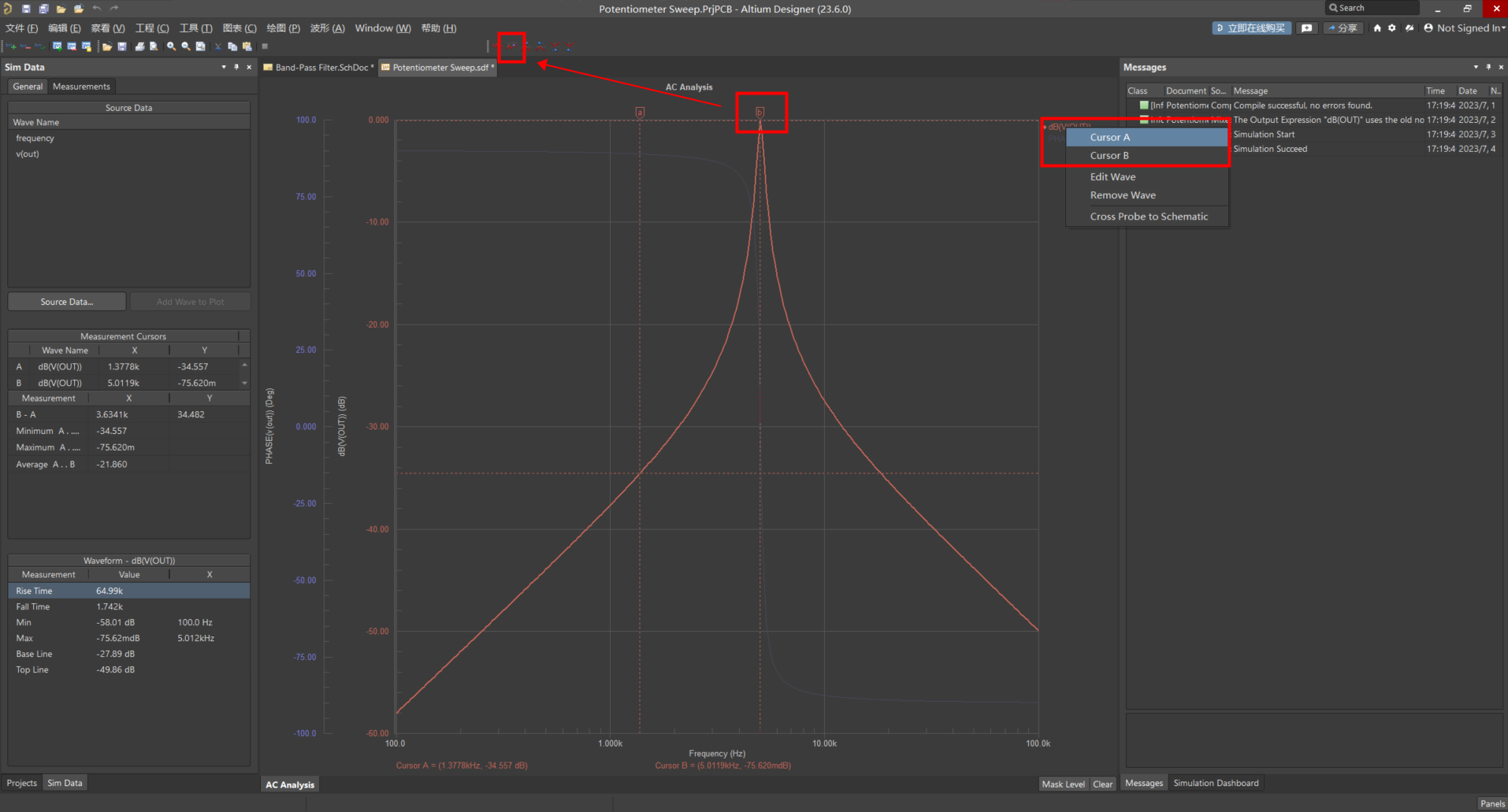

為 dB(out) 波形啟用兩個光標。右擊波形名稱并選擇【Cursor A】，然后再次選擇【Cursor B】。點擊光標 B，然后點擊工具欄找到最大點。

圖 7

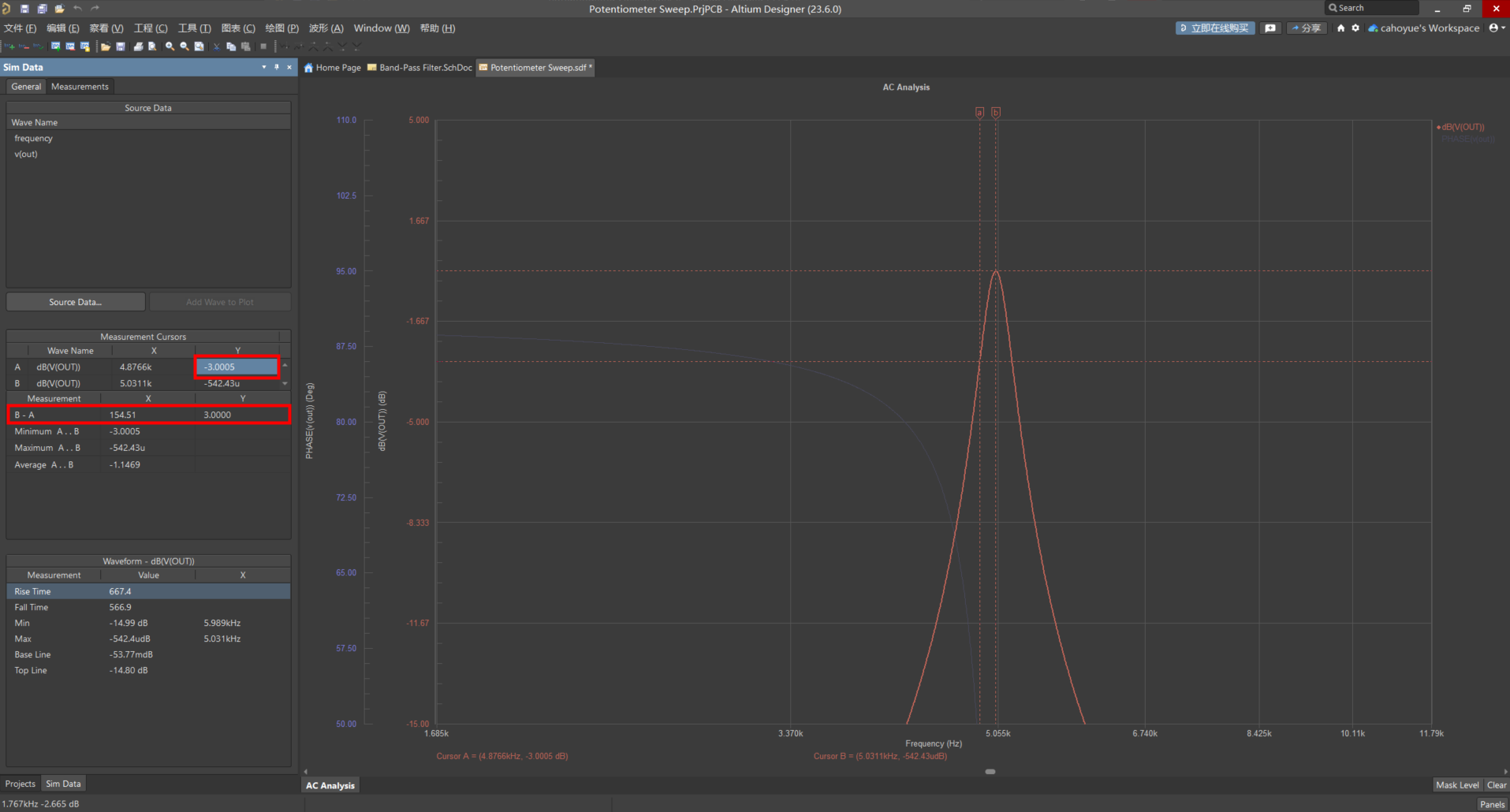

在【Sim Data】模擬數據面板的測量面板部分，為光標 A 的 Y 值輸入一個值，使得（ B 的 Y 值）-（ A 的 Y 值）為 (-542.43u-(-3))。分辨率只有小數點后 4 位，因此輸入 -3.0005。結果顯示 X 的值（代表該點的頻率值 4.8766KHz）。

圖 8

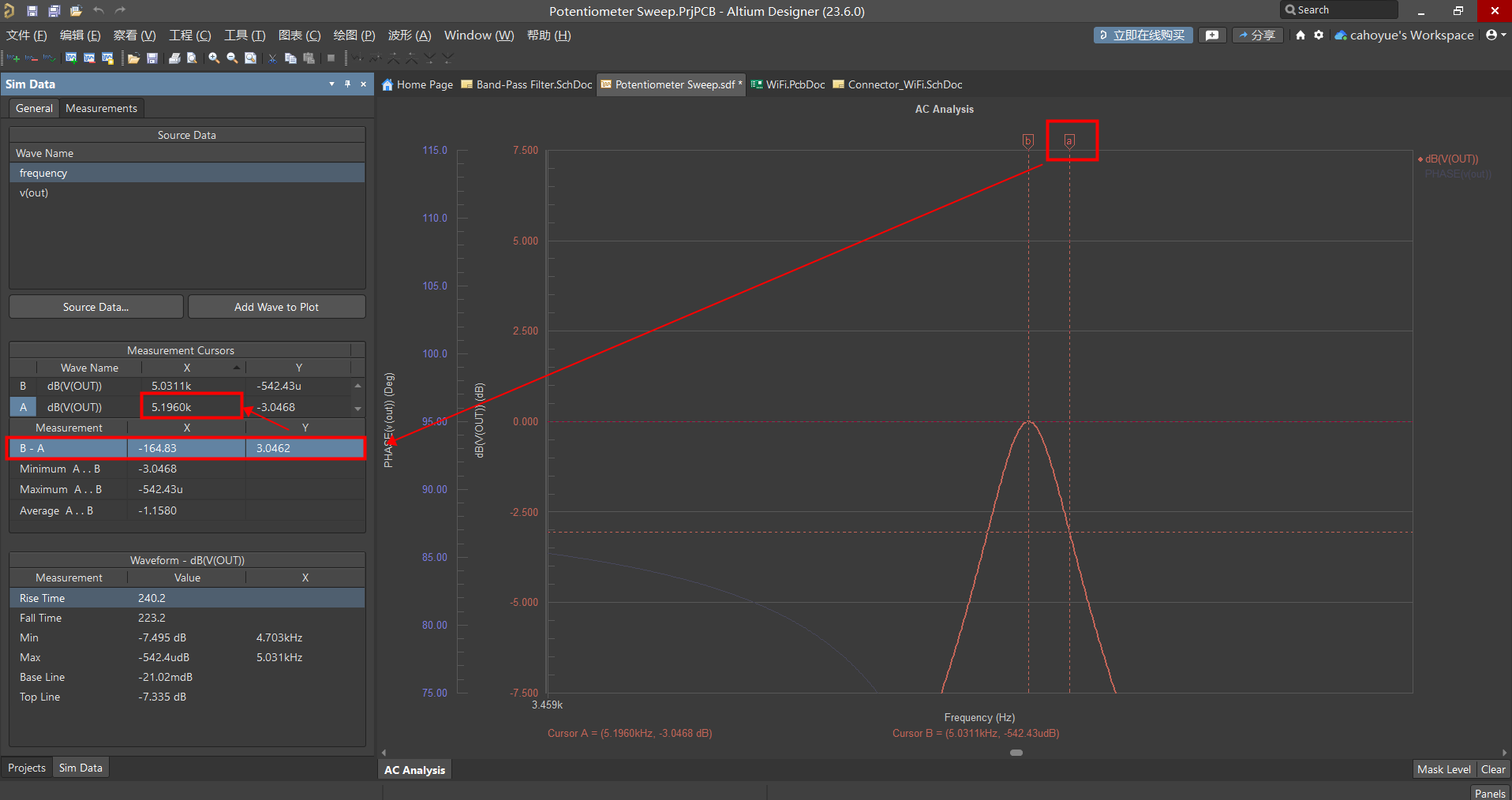

這個技巧只適用于帶通的一側，因此要在最大點的另一側找到 -3dB 值，就必須移動光標 A，直到 B-A 的 Y 值為 3。結果顯示 X 的值（代表該點的頻率值 5.1960KHz）。

圖 9

它的通頻帶在f1（4.8766KHz）～f2（5.1960KHz）之間。它使信號中高于f1而低于f2的頻率成分可以不受衰減地通過，而其它成分受到衰減。
