1、 文檔目標

PCB設計中參考點和參考線的使用方法

2、 問題場景

在PCB設計中，有時候需要畫一些特殊形狀的圖形和放置一些特殊的定位點，如果它們的坐標不在設置的格點上，畫這些圖形的時候就無法通過格點自動捕捉來進行精確定位，邊畫邊通過手動輸入坐標既麻煩又容易出錯。這種場景下，可以通過設置參考線和參考點來實現自動捕捉。

圖 1

3、軟硬件環境

1）、軟件版本：無關

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

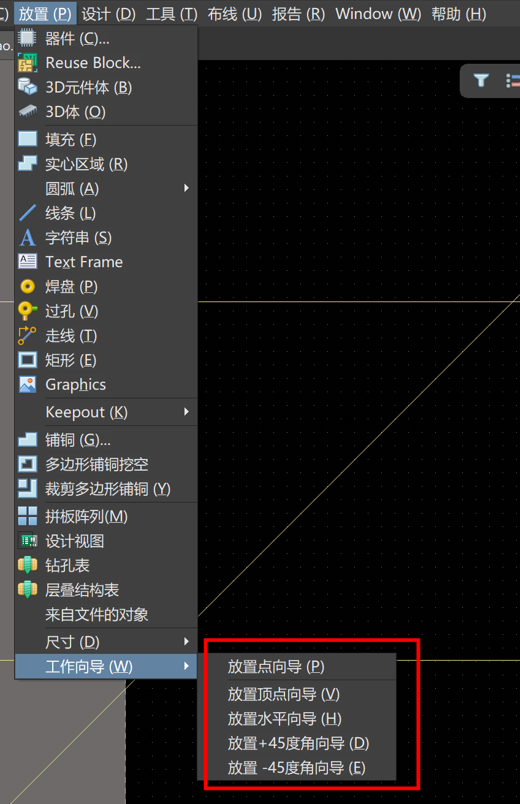

在PCB編輯界面中，通過命令“放置”-->“工作向?qū)А笨梢苑胖脜⒖键c(diǎn)和參考線。

放置向?qū)c(diǎn)：參考點

放置定點向?qū)В捍怪眳⒖季€

放置水平向?qū)В核絽⒖季€

放置+45度角向?qū)В?45度參考線

放置-45度角向?qū)В?45度參考線

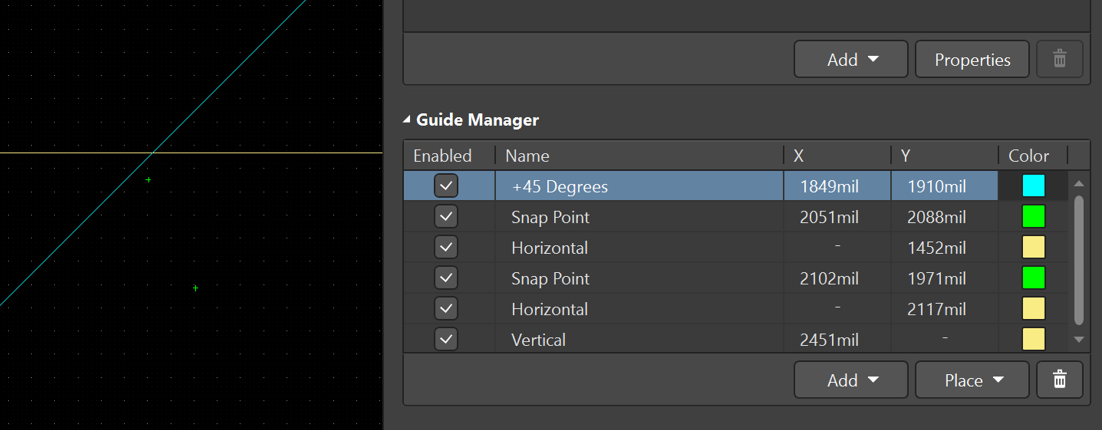

放置完需要的參考點和參考線之后，在PCB屬性面板的Guide Manager中可以看到參考點和參考線的坐標和顏色，在這里可以對它們進行修改。也可以通過Guide Manager的“Add”和“Place”來進行添加和放置。

圖 2

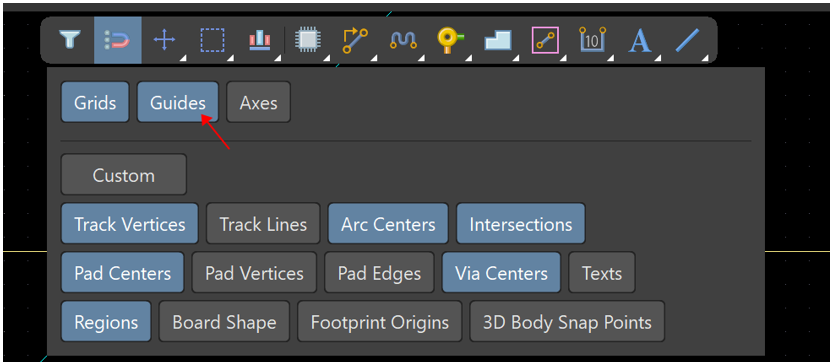

對于不在柵格上的參考點和參考線，需要在捕捉對象中激活Guides之后，才能夠在使用時自動捕捉。

圖3

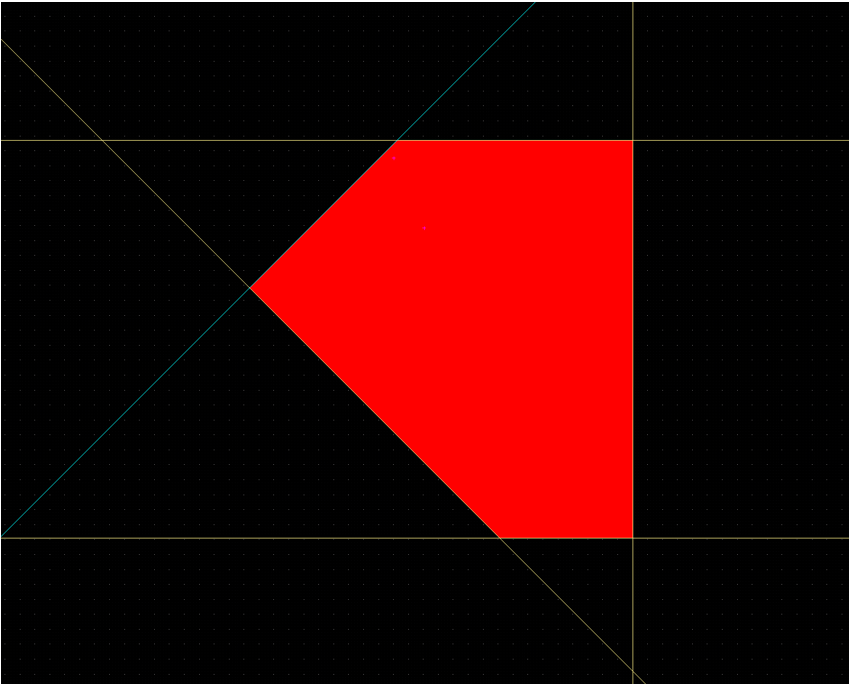

此時，再去放置對象，就能自動捕捉到這些放置在非柵格上的參考點和參考線，可以快速去完成一些操作，如下圖，完成一個多邊形鋪銅。

圖4

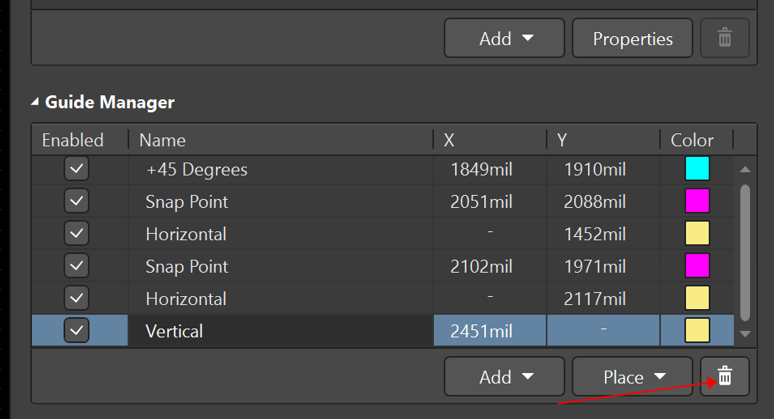

使用完后如果不想再看到參考點和參考線，在屬性面板中，把他們刪除即可。

圖5
