首頁 > 資源中心 > FAQ 1、 文檔目標
解決ULINK Pro和JTAR接口進行連接問題。
2、 問題場景
因為ULINK Pro本身自帶的接口是Cortex-M ETM Interface 20-pin Connector。所以無法和JTAR接口直接進行連接。
圖2-1
3、軟硬件環境
1）、軟件版本：ARMDS 2023.0
2）、電腦環境：Windows 11
3）、外設硬件：ULINK pro
4、解決方法

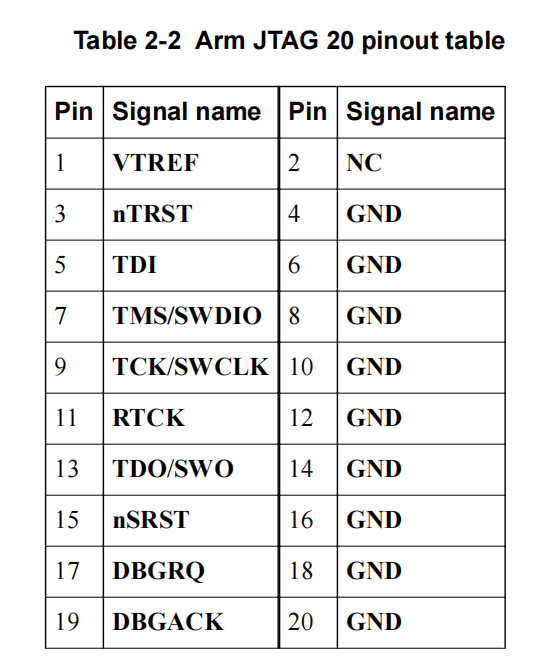

1）、因為Ulink pro本身連接線上的Cortex-M ETM Interface 20-pin Connector接口很小，無法通過直接跳線去完成連接，所以需要先接上Ulink pro的JTAG轉接板，轉接板的接口定義如圖4-1。
圖4-1

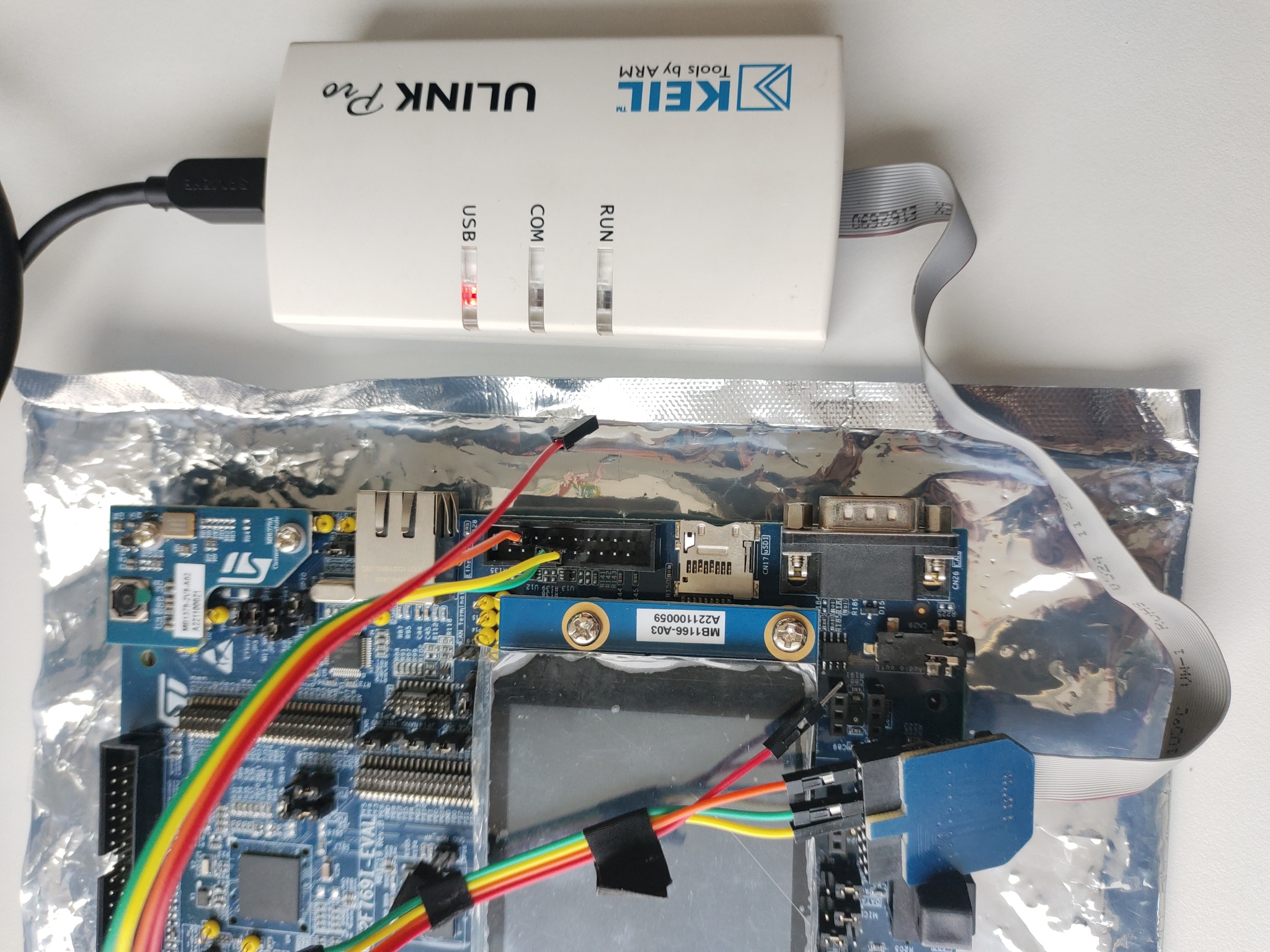

2）、那么需要接入SWD接口就需要將JTAG接口的SWDIO（7pin）接口、SWCLK（9pin）接口。然后，再接一個地和VCC即可。（如圖4-2）
圖4-2

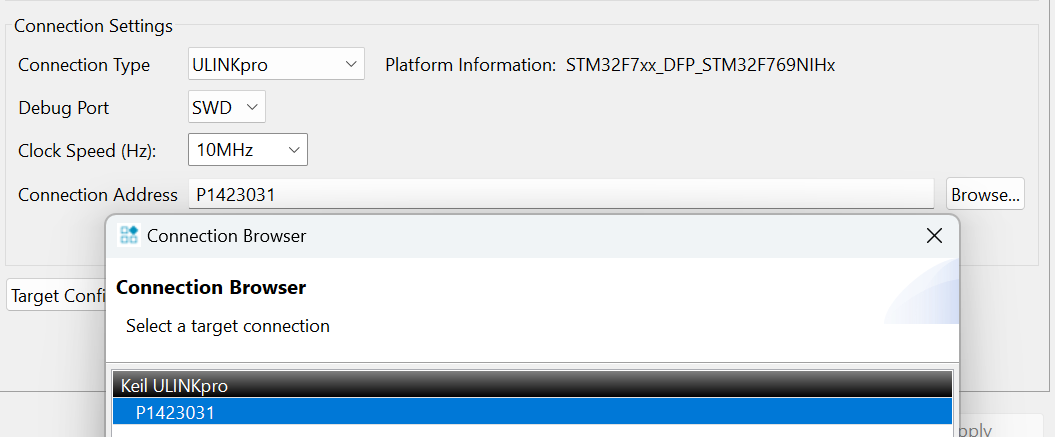

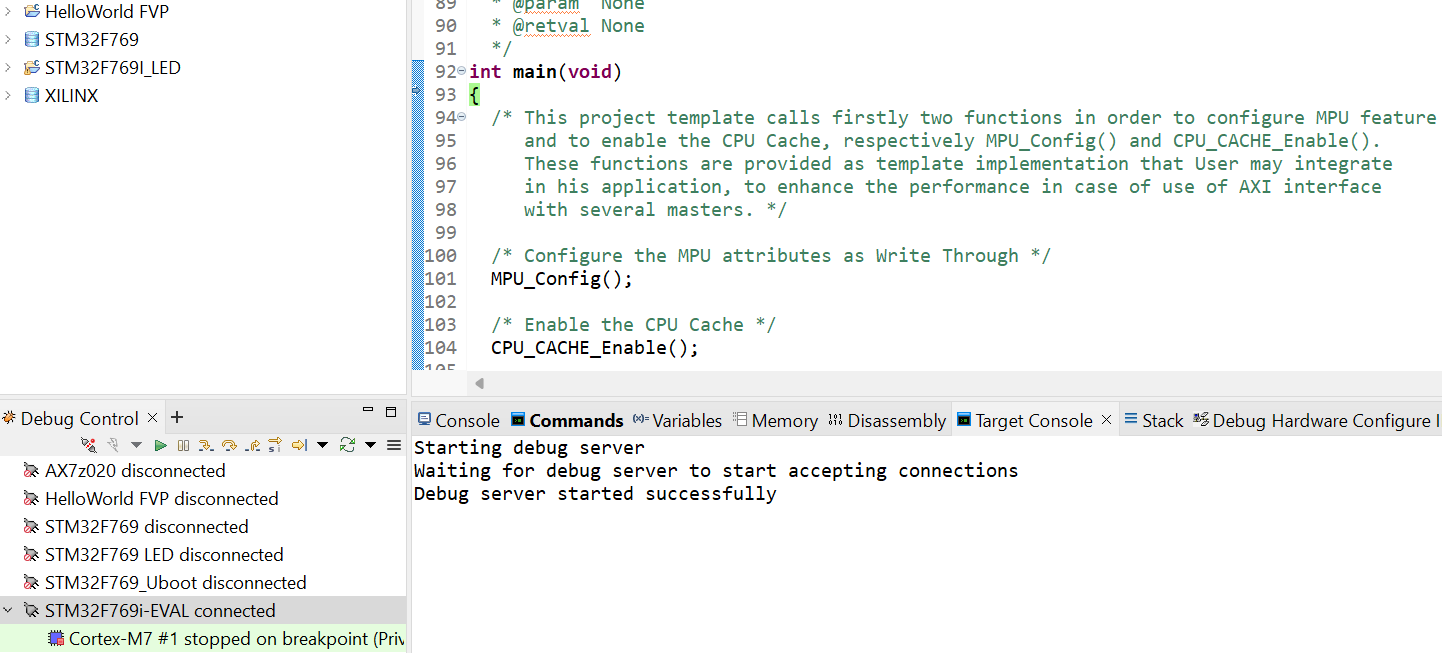

3）、然后， ARMDS中就可以看到連接成功了（如圖4-3-1）。并且可以成功調試（如圖4-3-2）
圖4-3-1
圖4-3-2
