1、 文檔目標

解決PCB設計時不顯示柵格的問題

2、 問題場景

PCB設計中，可以對柵格進行設置大小，用以輔助布局布線。有時候因為誤操作會把柵格隱藏，或者拿到別人做的PCB文件進行修改，原設計人員將柵格隱藏了，又不知道怎么設置才能顯示柵格；

3、軟硬件環境

1）、軟件版本：Altium Designer 23.8.1

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

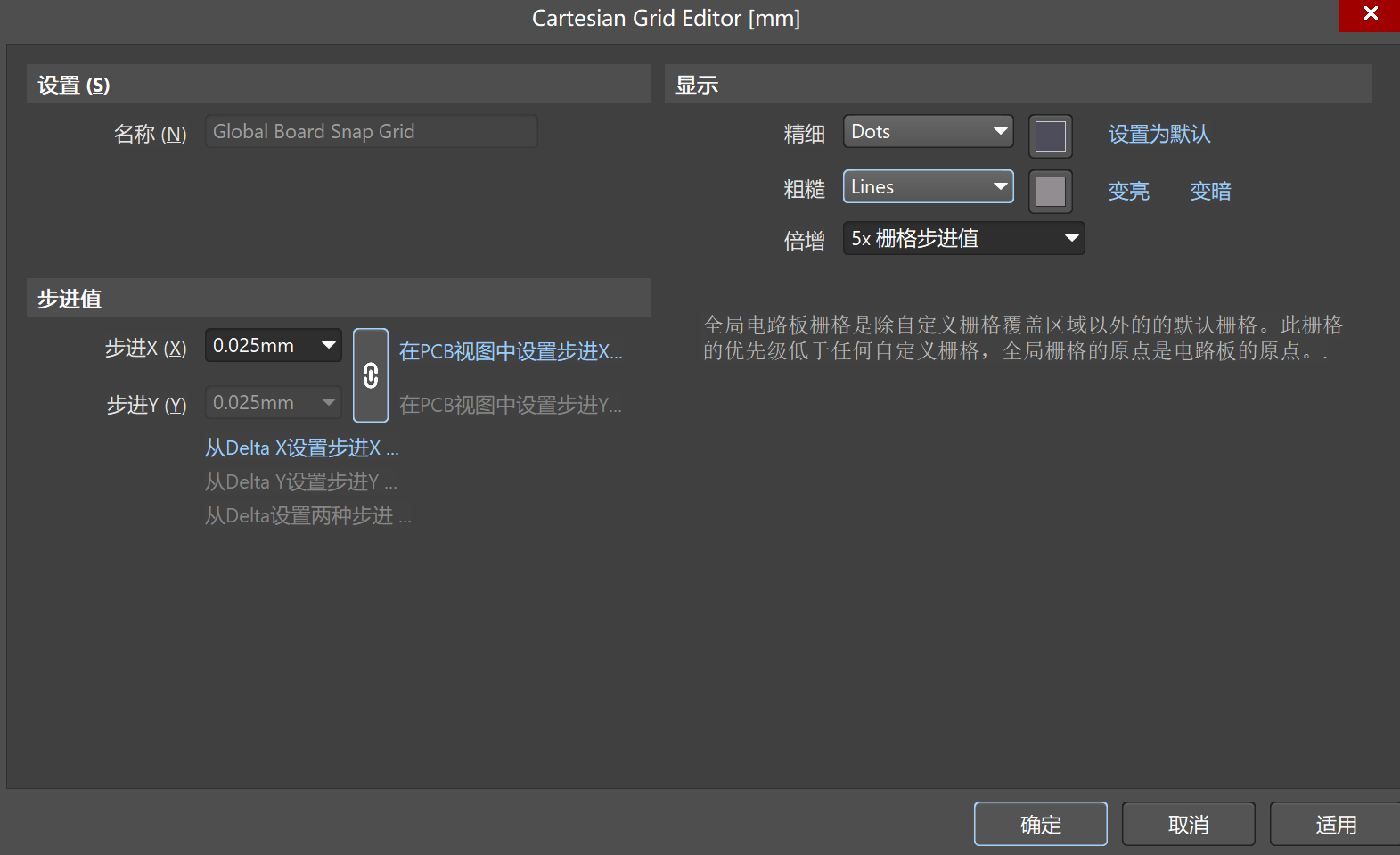

1）、按快捷鍵”Ctrl+G“，打開柵格編輯器，在右側”顯示“處查看"精細”和“粗糙”兩項是否被設置成“Do Not Draw"，這種情況下，柵格不顯示，將這兩處改為”Dots"或者"Lines"，柵格顯示，如圖1。

圖1

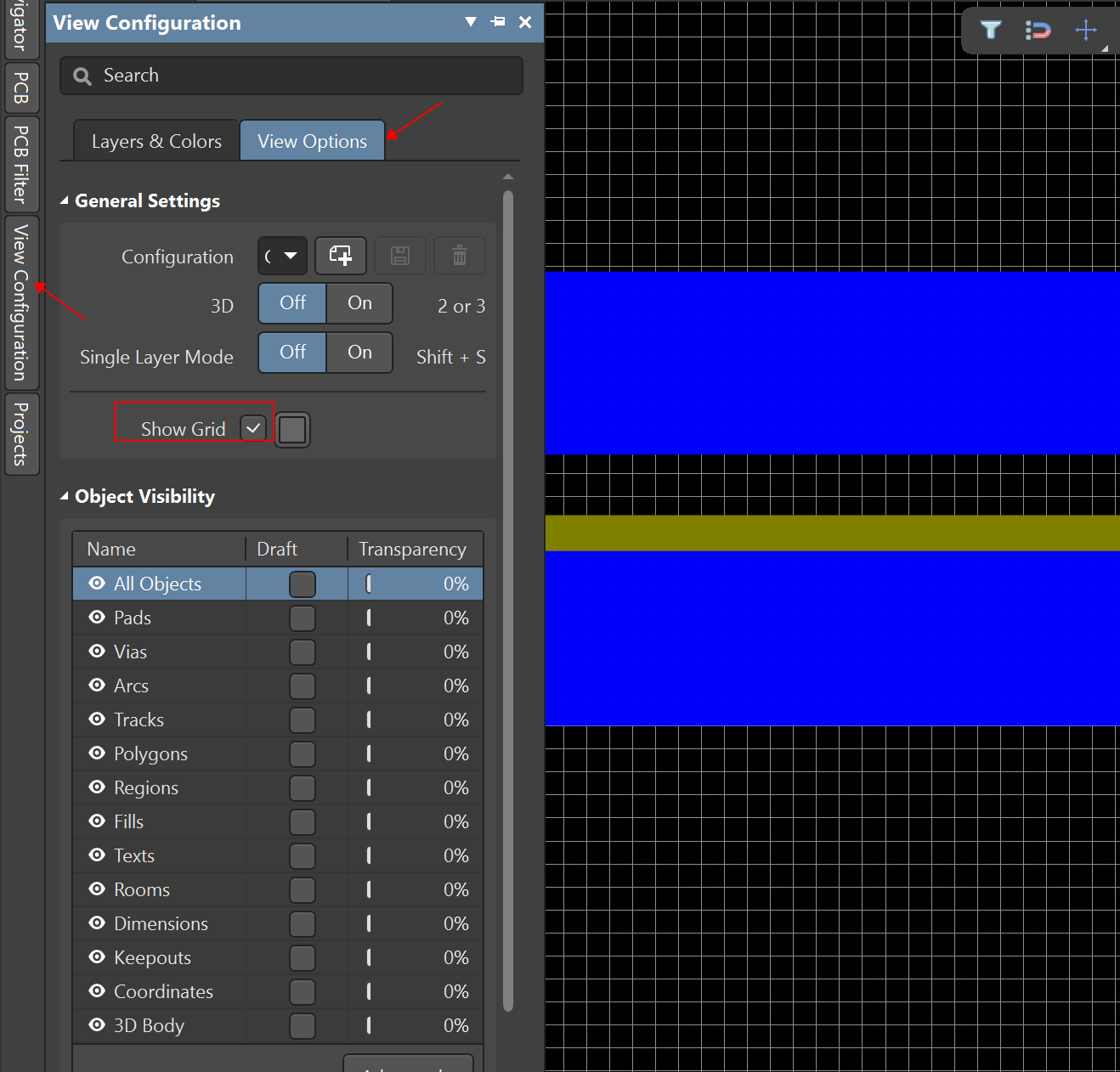

2）、在View Configuration中進入View Options，勾選Show Grid，柵格顯示，反之柵格不顯示，如圖2。

圖 2

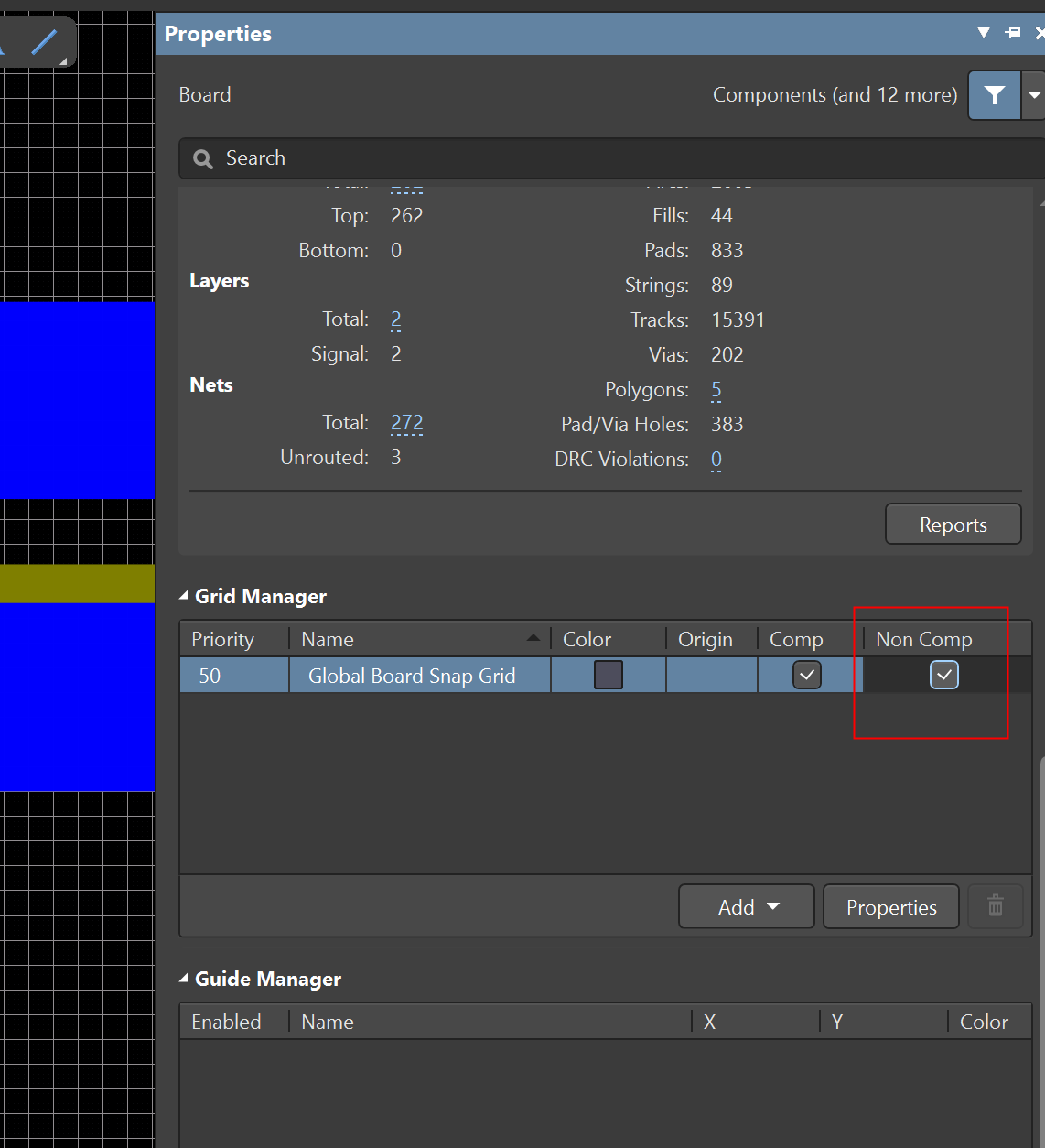

3）、在Board屬性中找到Grid Manager，查看"Non Comp"是否打勾，打勾顯示柵格，取消打勾不顯示柵格，如圖3。此處設置直接受1、2兩處影響，當1、2兩處設置為不顯示，在此處勾選了也不會顯示柵格。

圖3

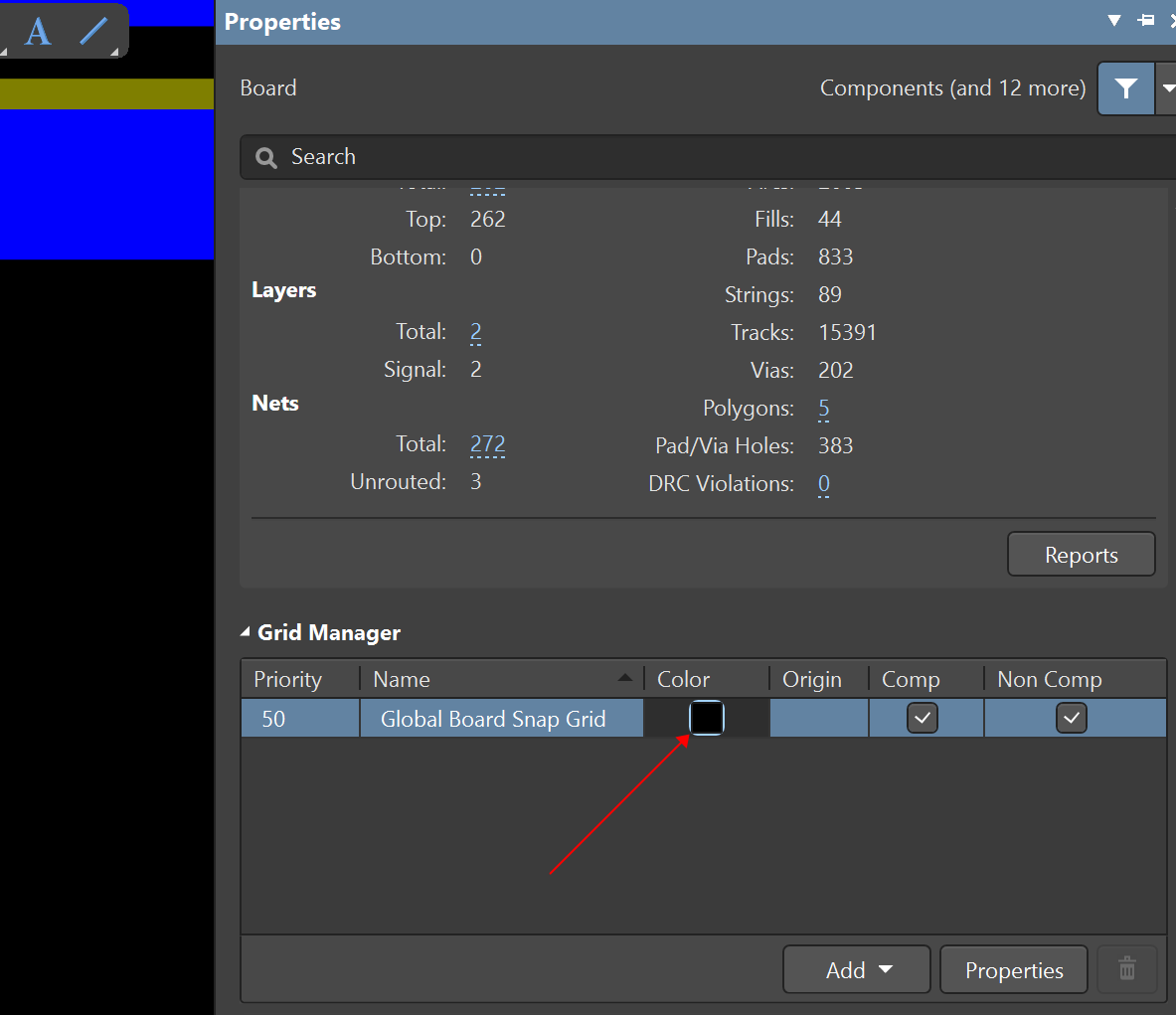

4）、Grid Manager的Color設置的顏色，這里決定了柵格線條的顏色，如果設置成黑色，即使柵格設置了顯示，因為背景也是黑色，柵格也無法看到。

圖4
