1、 文檔目標

介紹PCB規則中SMD to Corner的使用方法。

2、 問題場景

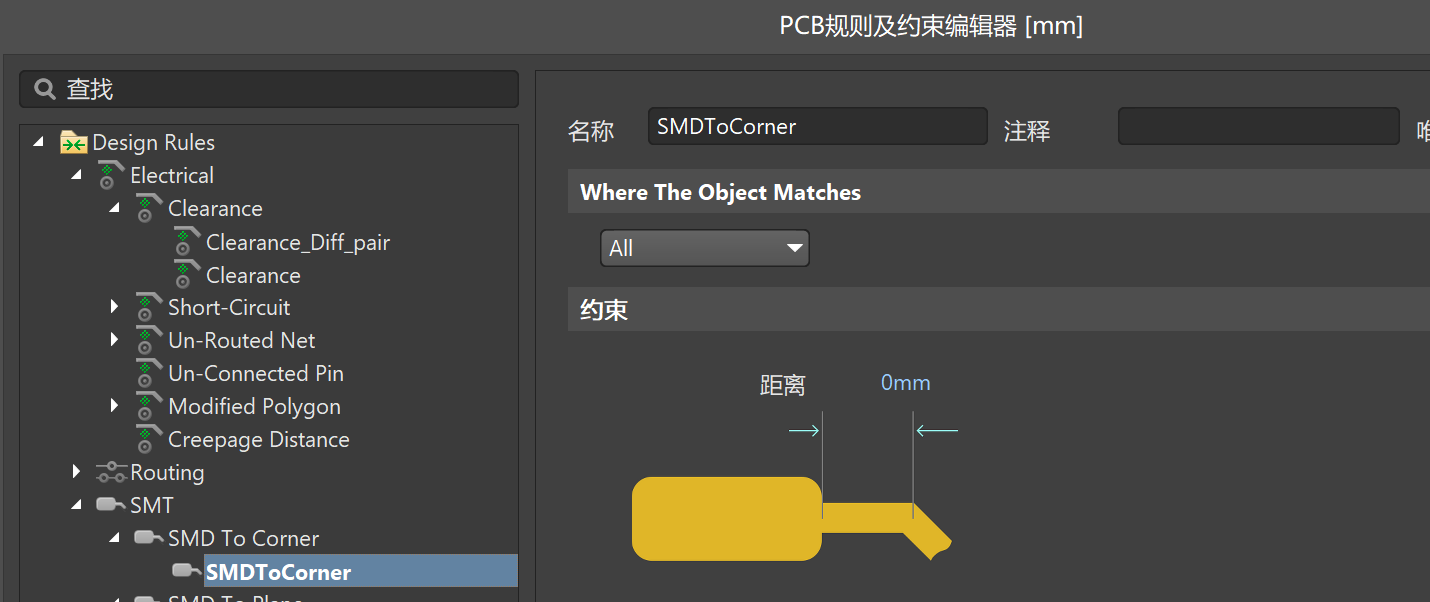

在PCB規則的SMT中，有一項SMD to Corner，按照圖示解釋，可以設置一段距離，具體是什么作用。

圖 1

3、軟硬件環境

1）、軟件版本：Altium23.11.1

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

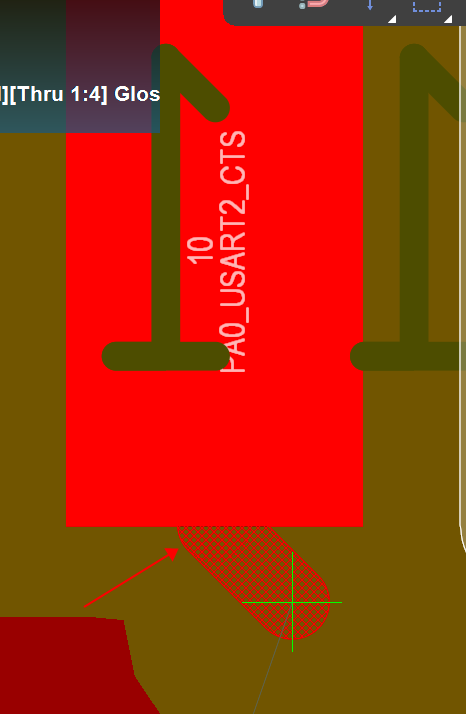

從圖示中看，這段距離標注的是導線從焊盤引出后到拐角的長度，新建規則后默認距離是0，此時從焊盤引出導線，可以直接將導線進行拐角處理。

圖 2

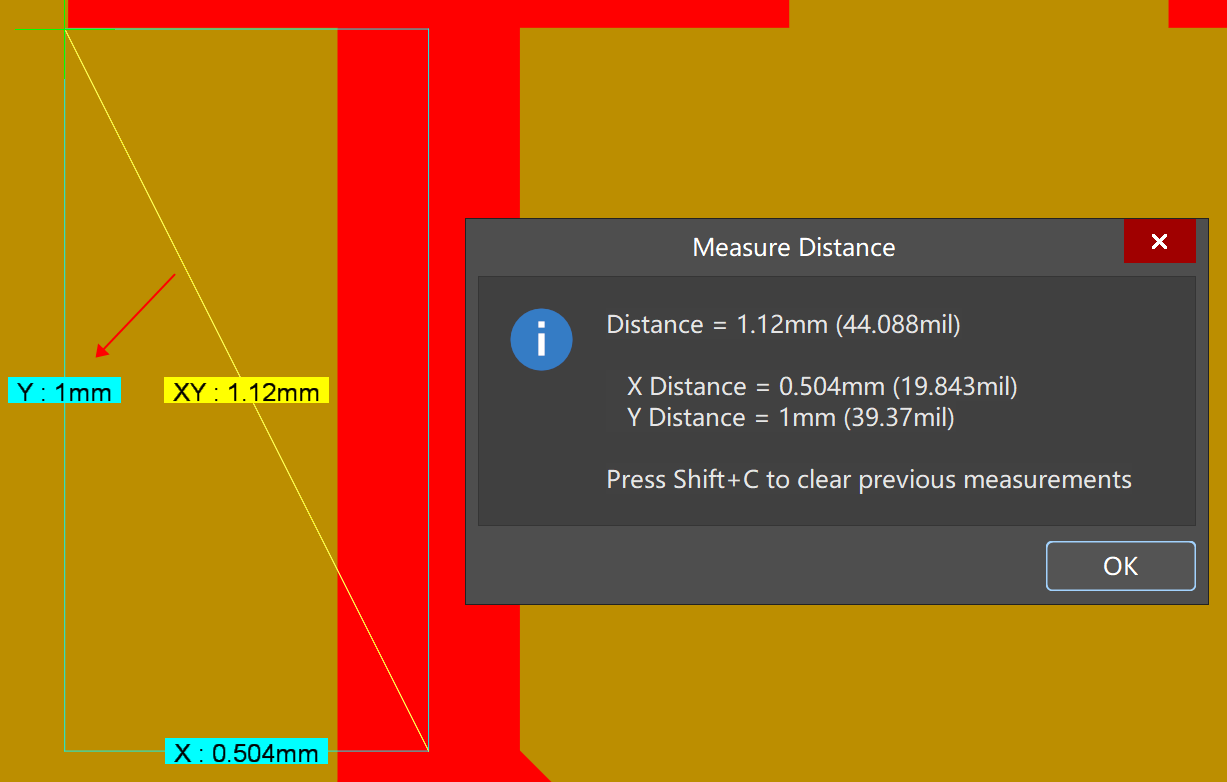

將規則中的距離進行更改，設置成1mm，再去進行拉線，此時發現，從焊盤引出導線后，在一定長度后才可以進行拐角操作，對引出的導線到拐角處的距離進行測量，長度為1mm，正是規則中設置的長度。

圖3

SMD to Corner設置的就是導線從焊盤引出后，到允許進行拐角處理的導線長度。
