1、 文檔目標

解決無法使用PCB設計助手插件-ProPCB 問題。

2、 問題場景

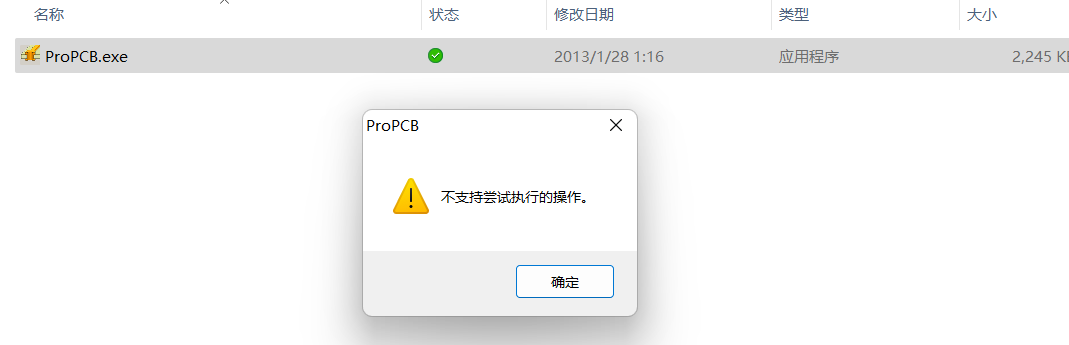

運行 ProPCB.exe 文件，無法使用PCB設計助手插件-ProPCB。

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 22.8.1

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

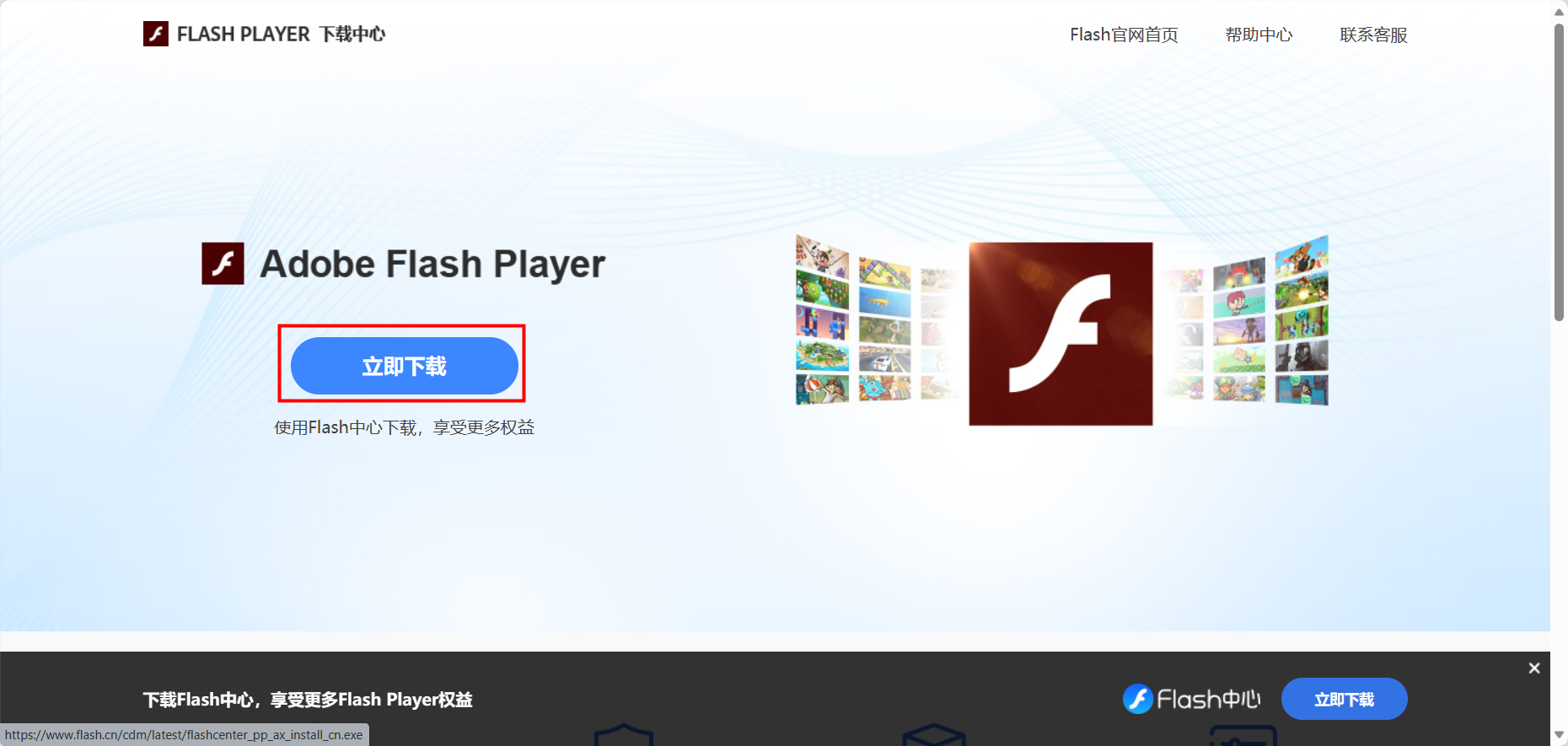

需要重新安裝Flash插件，點擊鏈接下載即可：

Flash Player官方下載中心-Flash中國官網 默認安裝。

圖 2

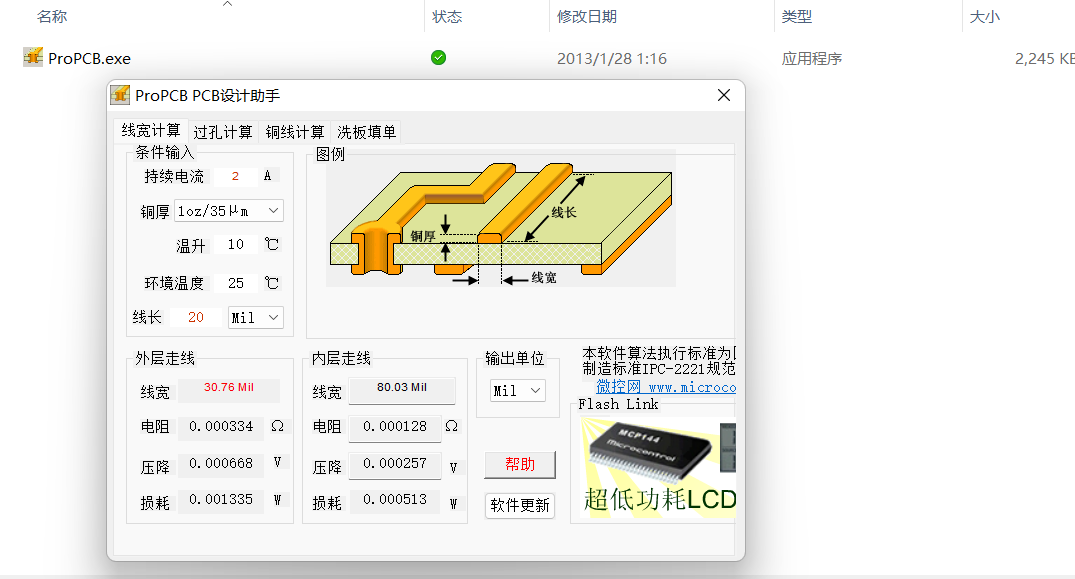

此時該插件就可以正常使用了。

圖 3

5、使用方法

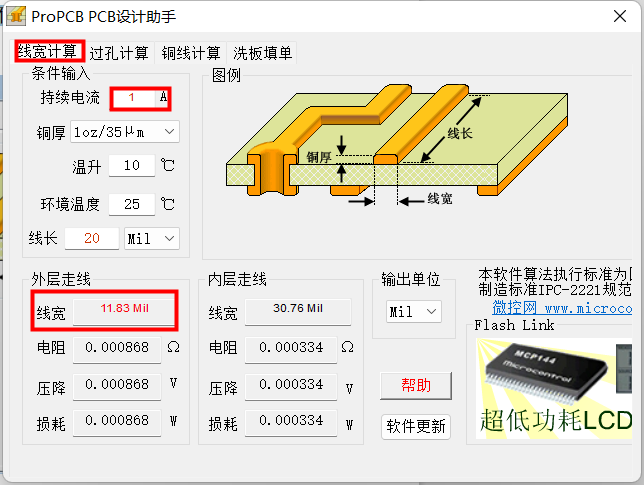

1. 關于線寬和電流的關系。

表 1

從上面的表格可以看出線寬和電流的關系。我們平常的產品中，信號線電流非常小，經常是 mA 級別的，因此信號線的線寬不用過多的考慮。但是電源線盡可能的大一點，這樣會更加穩定一點。

圖 4

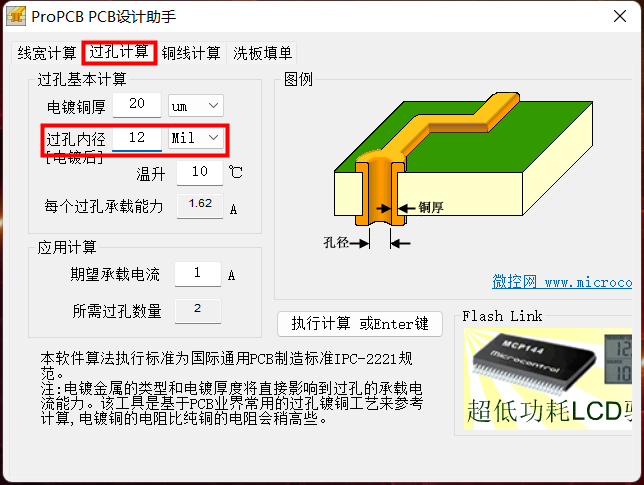

2. 過孔和電流的關系：

表 2

從上面的表可以看出過孔和電流的關系。因此對于信號線的過孔，不需要太大。信號線我的過孔統一使用 12mil，直徑 15mil。電源的過孔使用 20mil。

圖 5
