1、 文檔目標

解決 Routing 光標無法自動捕捉對象中心點問題。

2、 問題場景

在使用走線工具時，光標無法吸附到走線中心，再次使用走線工具就會出現偏差。

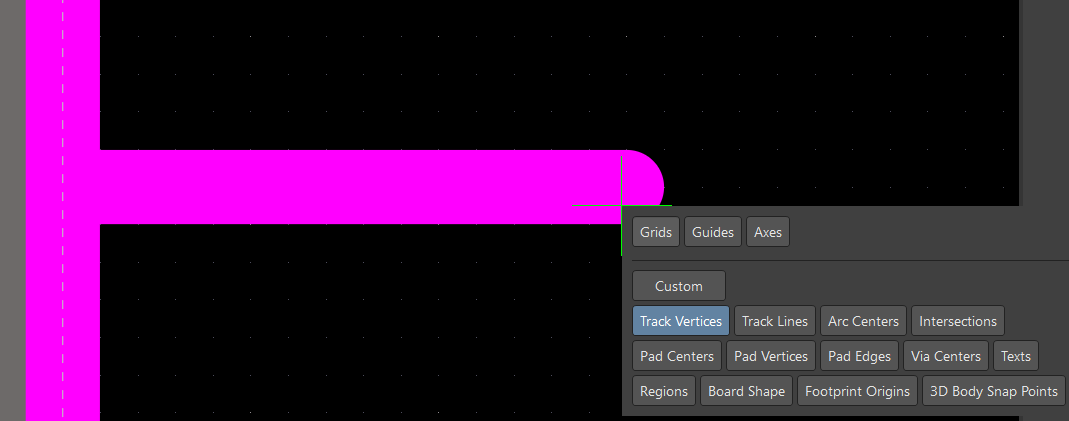

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 23.9.1

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

使用 Ctrl+E 快捷鍵，調出 snap 指令框，查看【Grids】篩選器是否開啟。

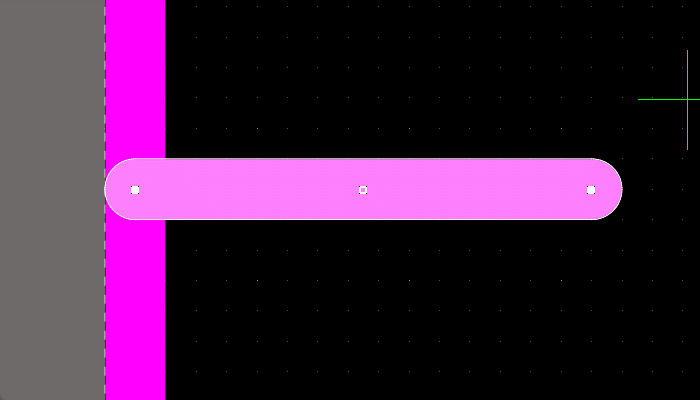

圖 2

也可以在屬性面板中查看【Snap Option】，查看【Grids】篩選器是否開啟。

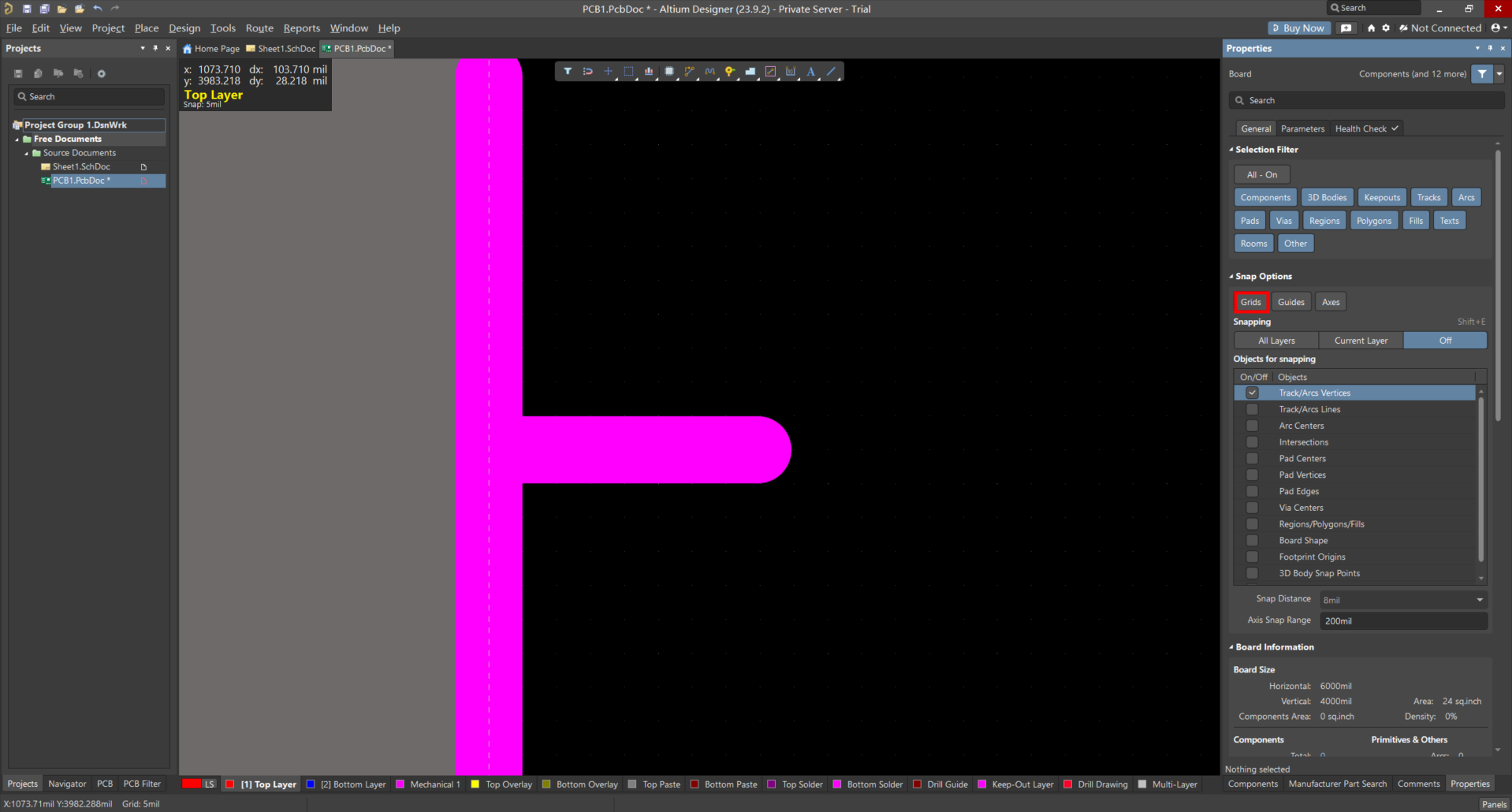

圖 3

將【Grids】篩選器打開，使用 ESC 指令退出，這時光標就可以吸附在對象中心。

圖 4
