1、文檔目標

了解 Components 器件信息比較功能。

2、問題場景

器件庫中有些相似的器件，如何進行比較元件參數信息選擇適合的器件進行使用。對于不熟悉的器件庫，器件信息點開才能進行查看，遇到相似的器件如何進行快速的進行選擇。

3、軟硬件環境

1）、軟件版本：Altium Designer 19.1 以上

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

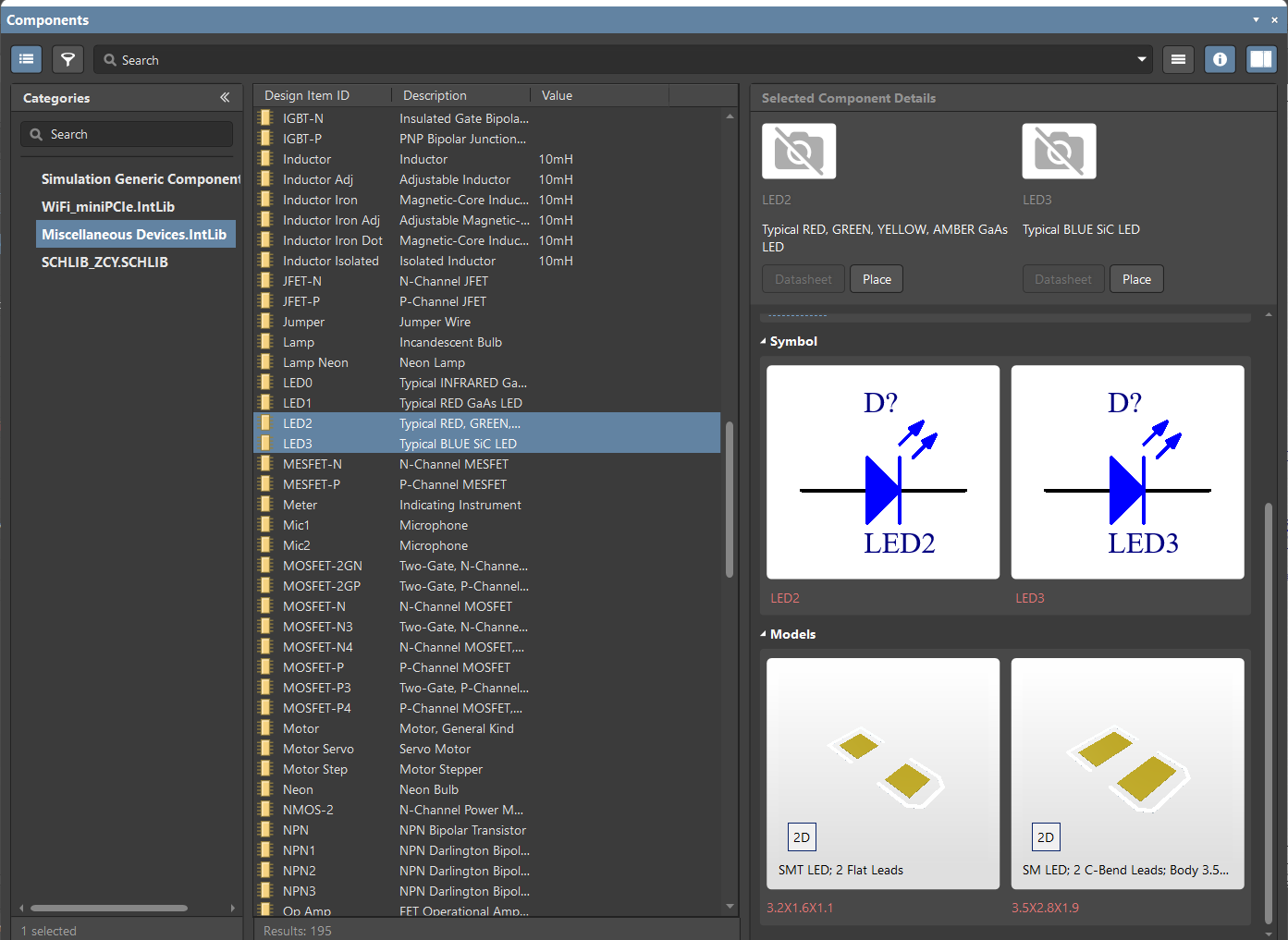

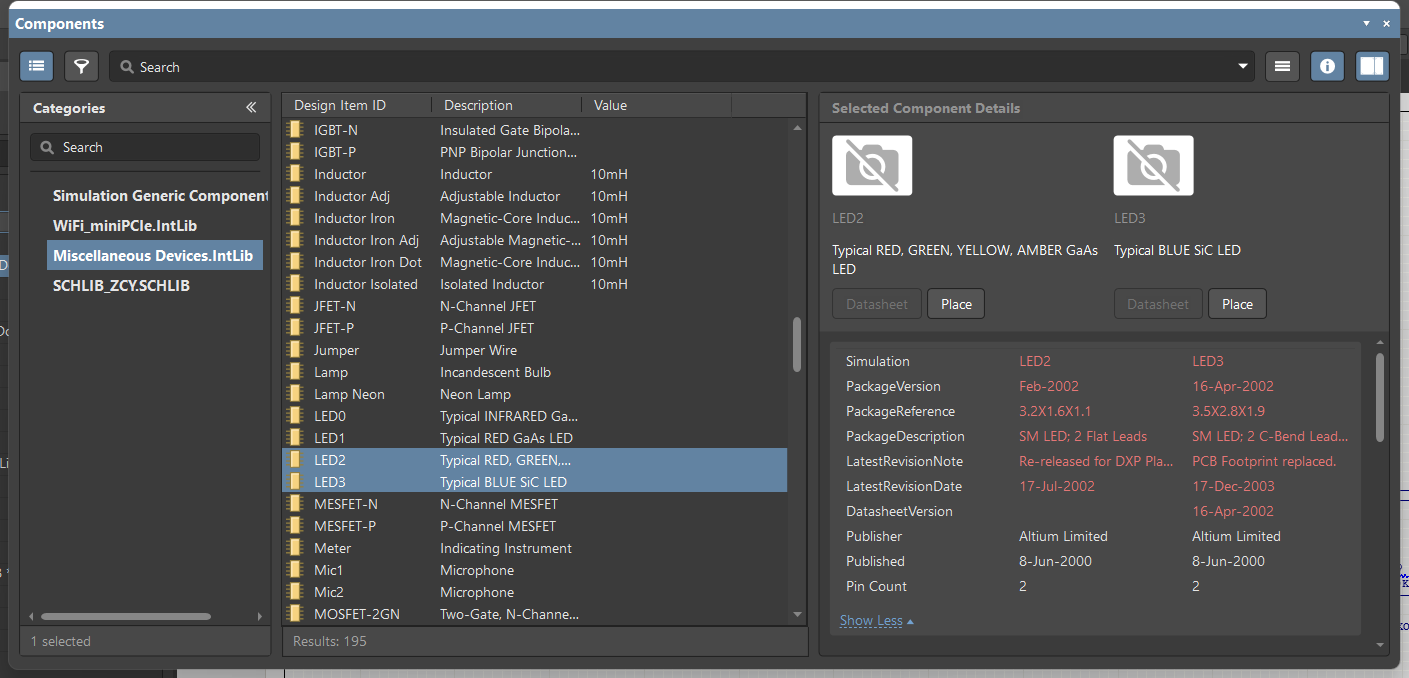

Components 器件信息比較功能允許比較兩個選定器件的參數。可通過在區域中選中兩個元器件來訪問比較功能。【Selected Component Details】區域打開。上部區域顯示元器件的各項參數，使用紅色文本突出差異，以便于比較。下部區域顯示元器件符號和模型的并排視圖，以便查看具體區別。

圖 1

圖 2
