首頁 > 資源中心 > FAQ 1、 文檔目標
了解 PCB布局調整時重疊信息選擇問題。
2、 問題場景

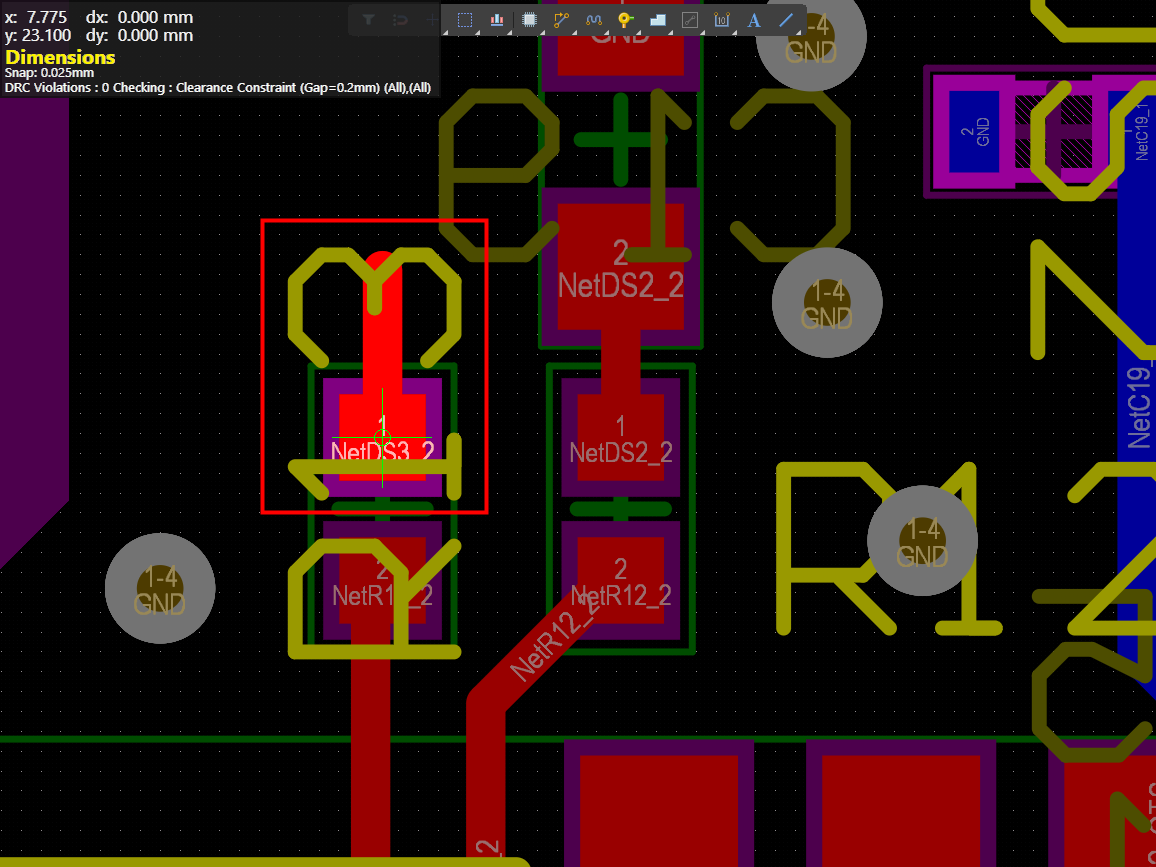

對于布局布線完成后的 PCB 圖紙，想要進行細節調整，對于重疊較多時，光標選擇到想要的信息是不確定的，或者只能選中最上層。例如：光標選擇重疊信息時（焊盤和走線）總會選擇走線的問題。
例如下圖情況，只能默認選中走線。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 不限
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

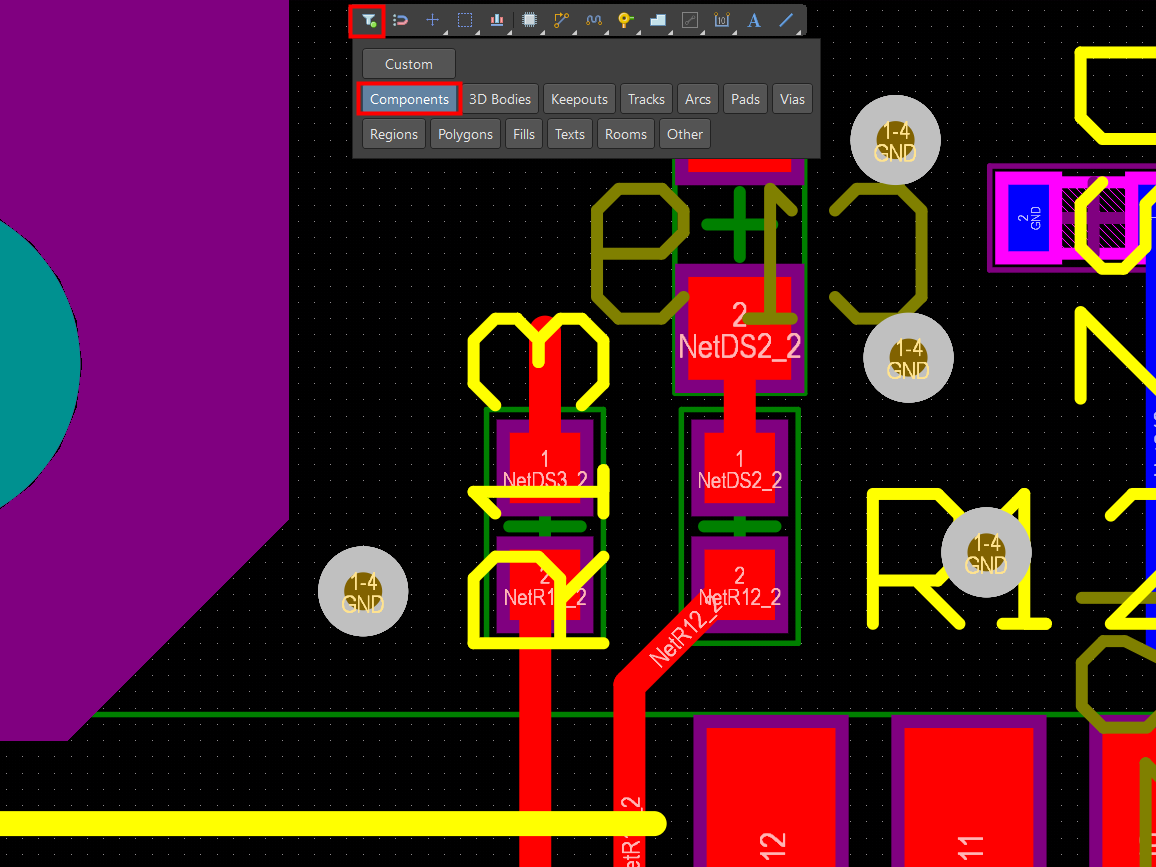

1)第一種方法——篩選器
在篩選器下，打開需要操作的對象，使用光標時進行選擇就會是針對性的選中操作。
圖 1

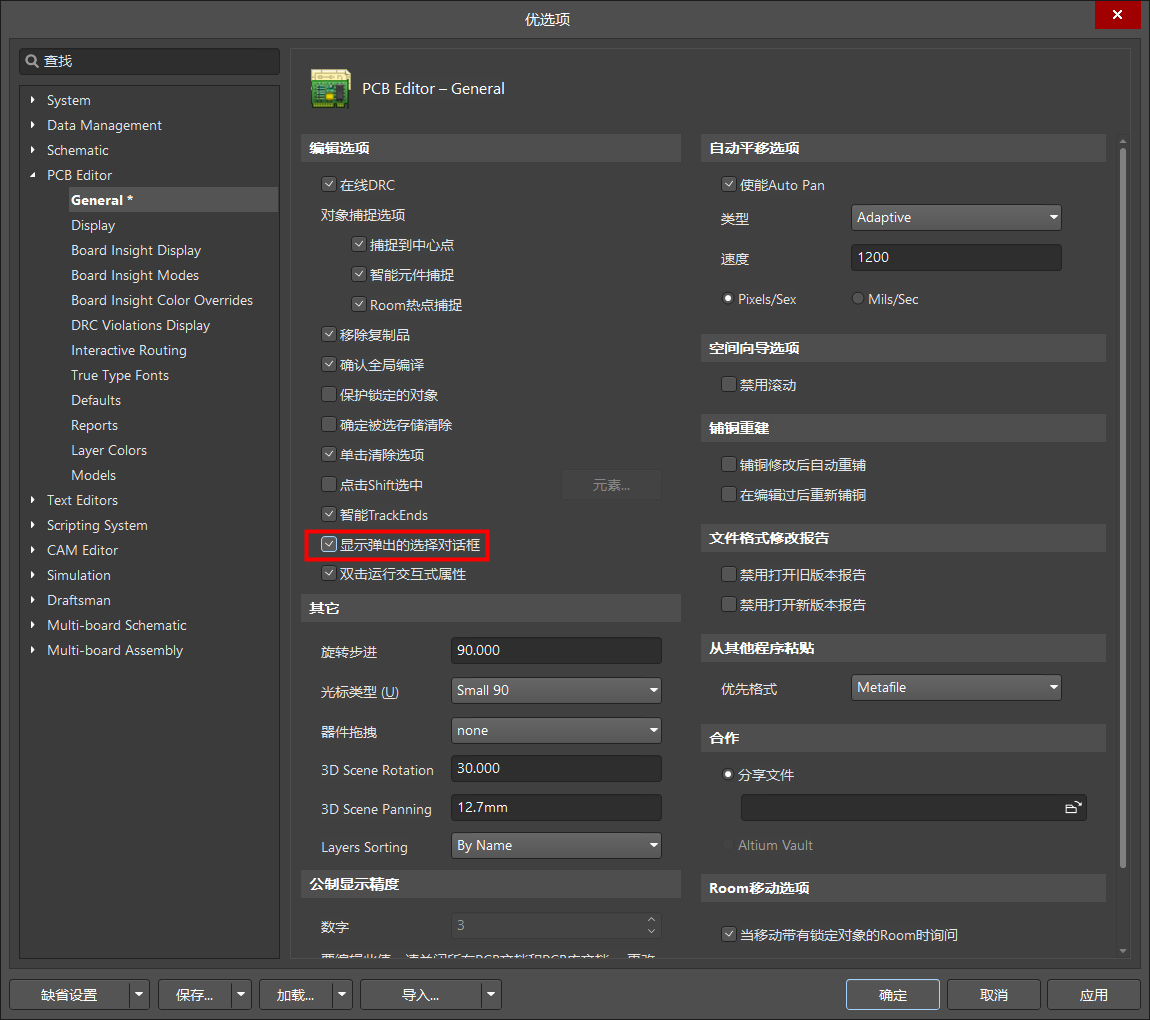

2)第二種方法——勾選【設置】→【顯示彈出的選擇對話框】
勾選【顯示彈出的選擇對話框】進行應用。
圖 2

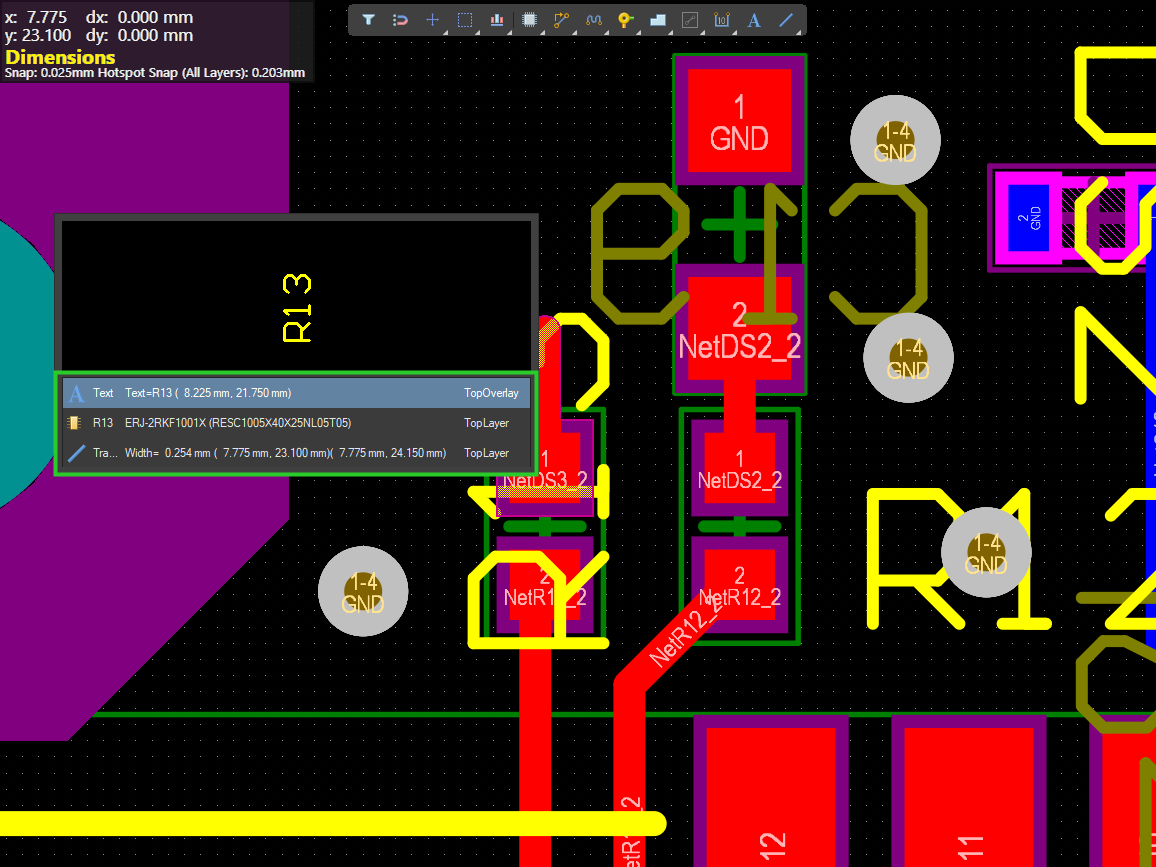

使用光標進行選擇時，會彈出所有重疊信息的對話框，選擇對應信息即可。
圖 3
