1、 文檔目標

解決 22.11 版本后如何導出 Gerber 鏡像層的問題。

2、 問題場景

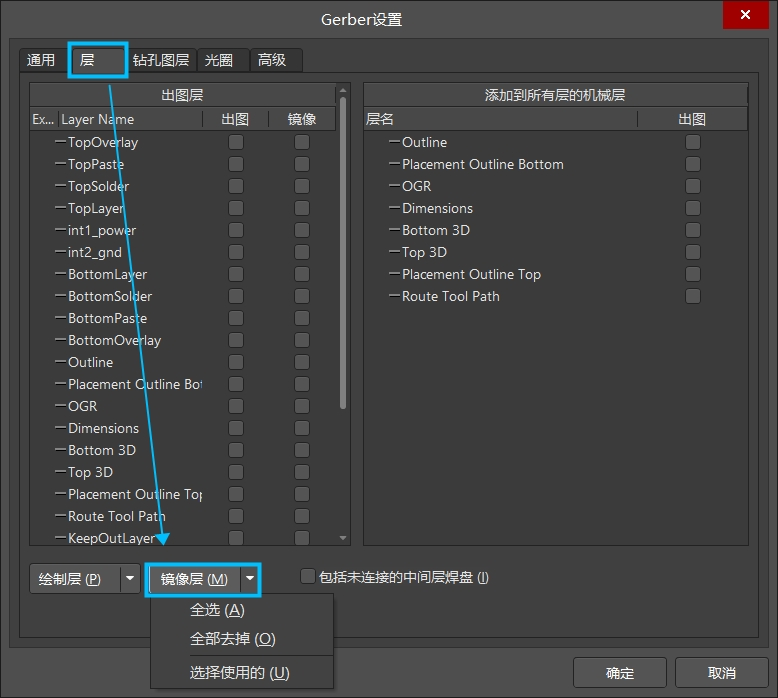

Gerber 導出舊版本，在 AD 22.11 之前的 Gerber 導出中是存在鏡像層的選擇。

圖 1

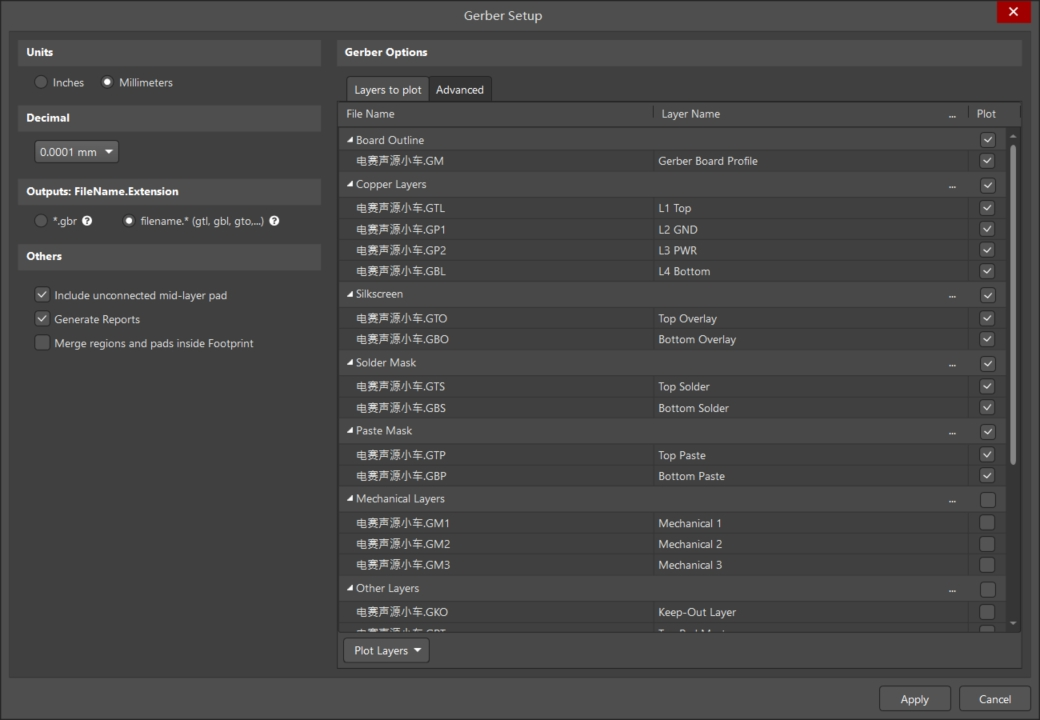

軟件更新至 AD22.11 及之后版本，在 Gerber 導出設置中無法選擇層鏡像進行導出。

圖 2

3、軟硬件環境

1）、軟件版本：Altium Designer 22.11 以上支持

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

導出 Gerber 設置中層設置鏡像的作用：

直接導出 Bottom 層的 Gerber 文件，是從 Top 層看到的透視視角，要給 Bottom 層做鋼網，對焊盤涂錫，需要 Bottom 層的鏡像文件。

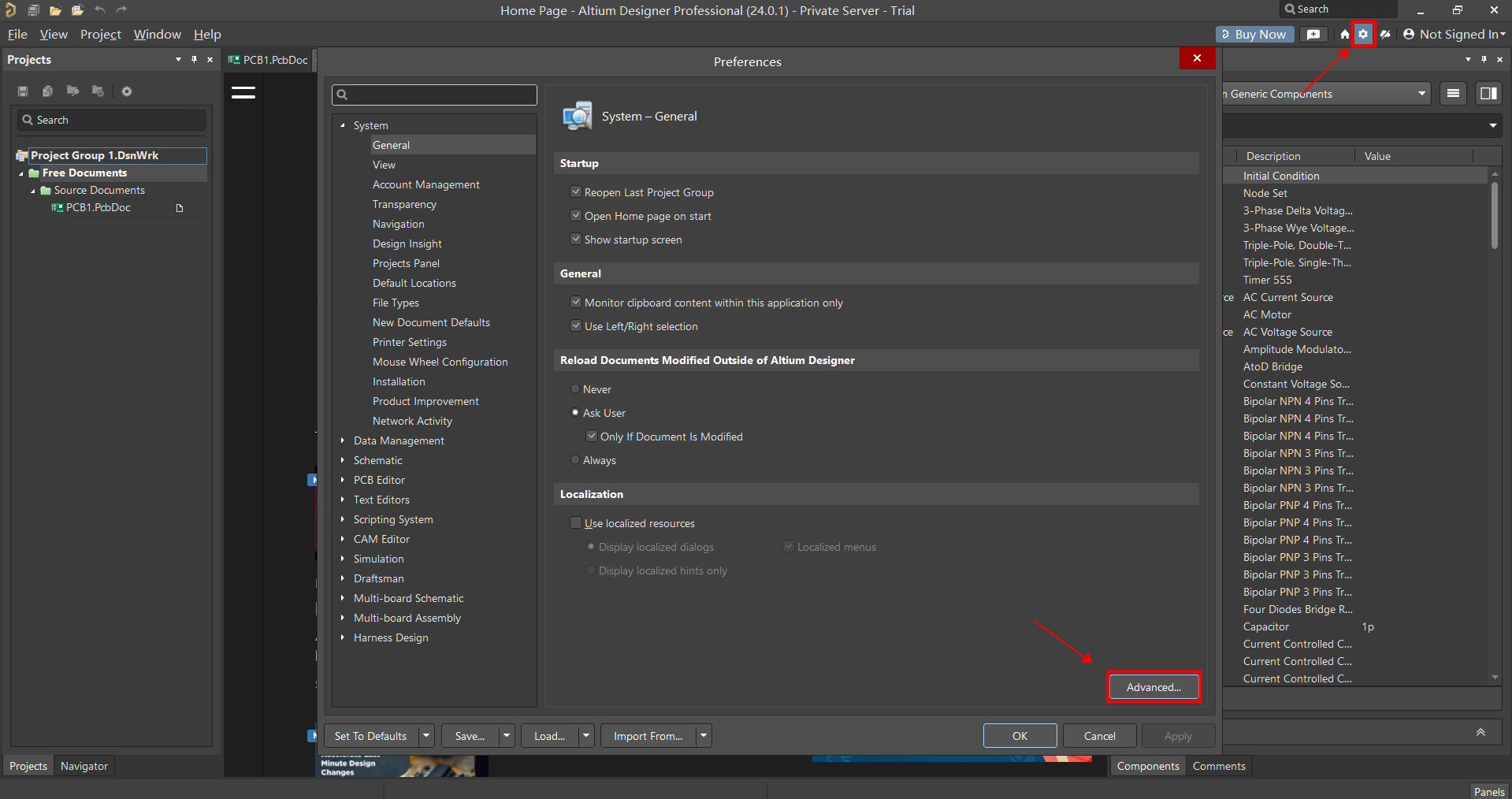

打開【設置】→【Advanced】

圖 3

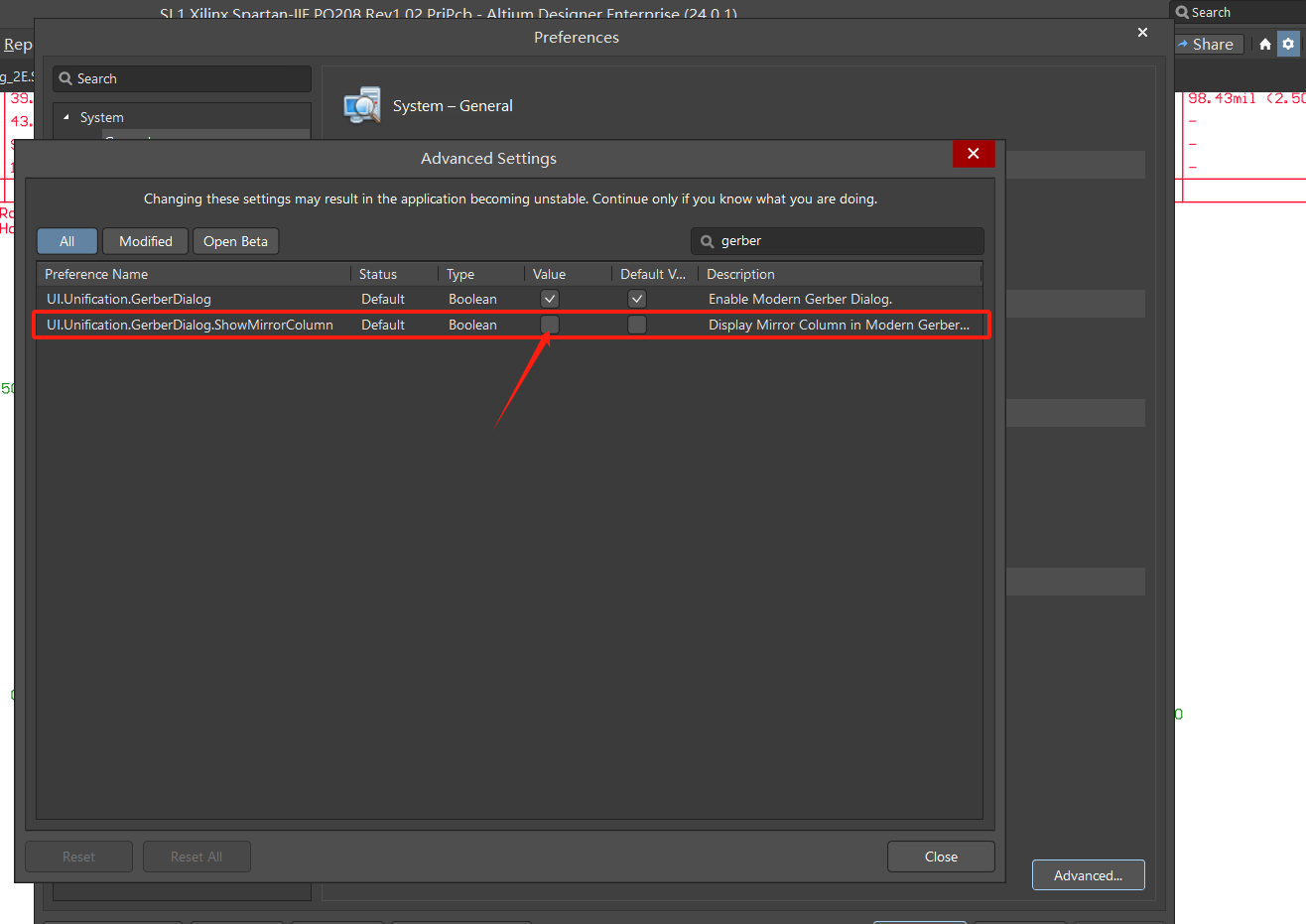

找到【UI.Unification.GerberDiog.showmirrorColumn】，并勾選Value檢查框，重啟軟件。

圖 4

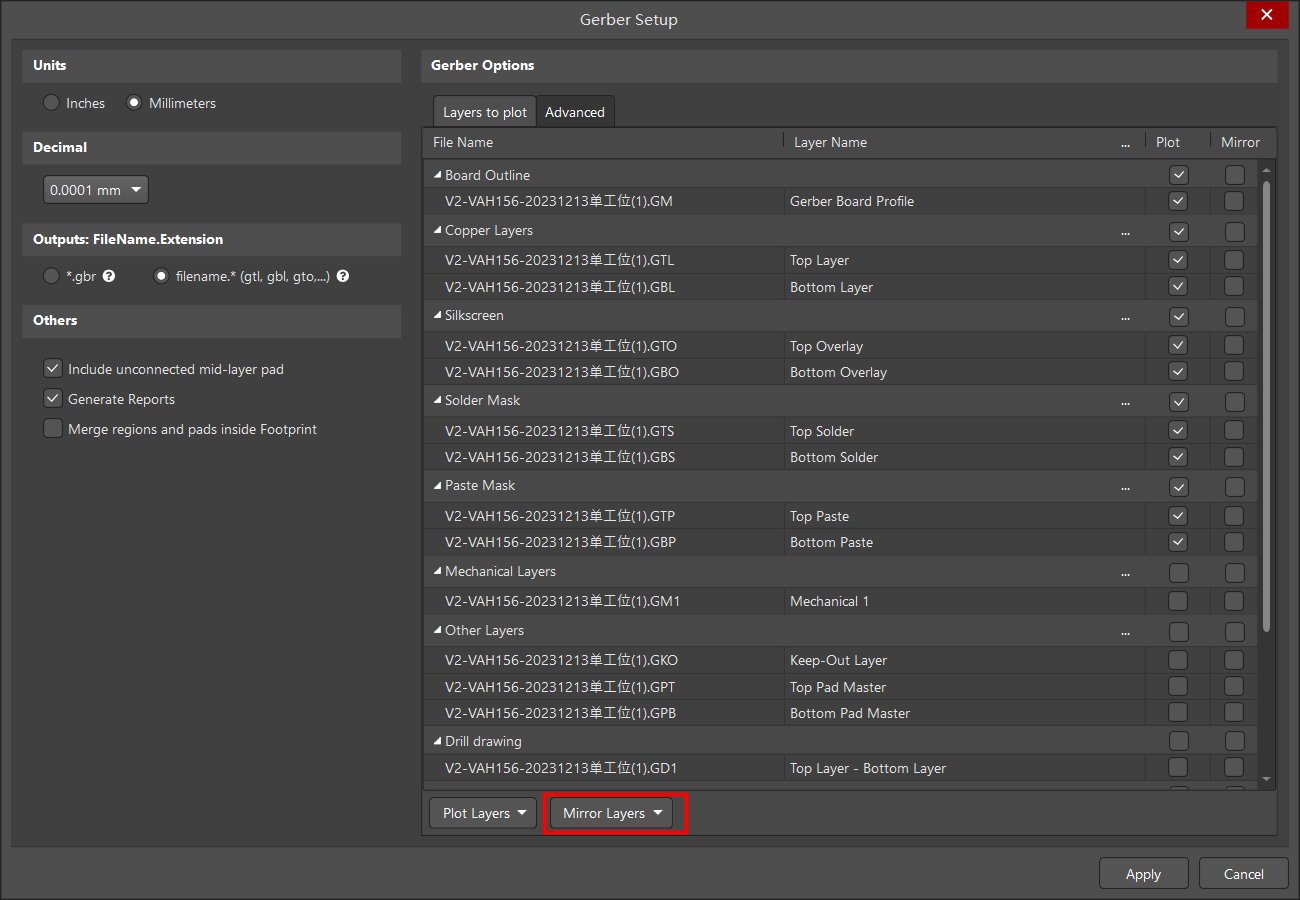

此時打開 Gerber 設置，就可以對需要鏡像的層進行設置了。

圖 5
