如何使用 3D 軟件（Solidworks）查看層棧，為什么不用 Altium Desinger 軟件的 3D 模式查看。
2、 問題場景

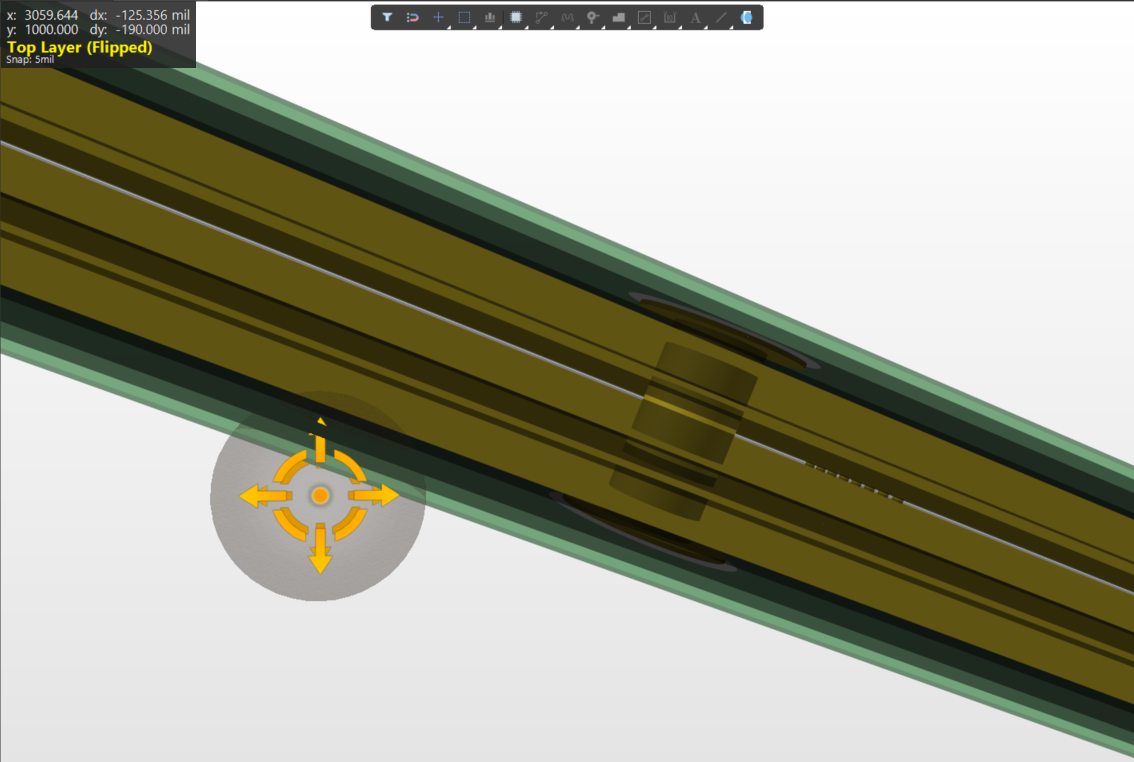

Altium Densigner 軟件的 3D 模式，對于多層板的查看如下圖所示，無法明顯區分中間層的情況。可以使用單層顯示查看。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24.0、Solidworks 2022
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

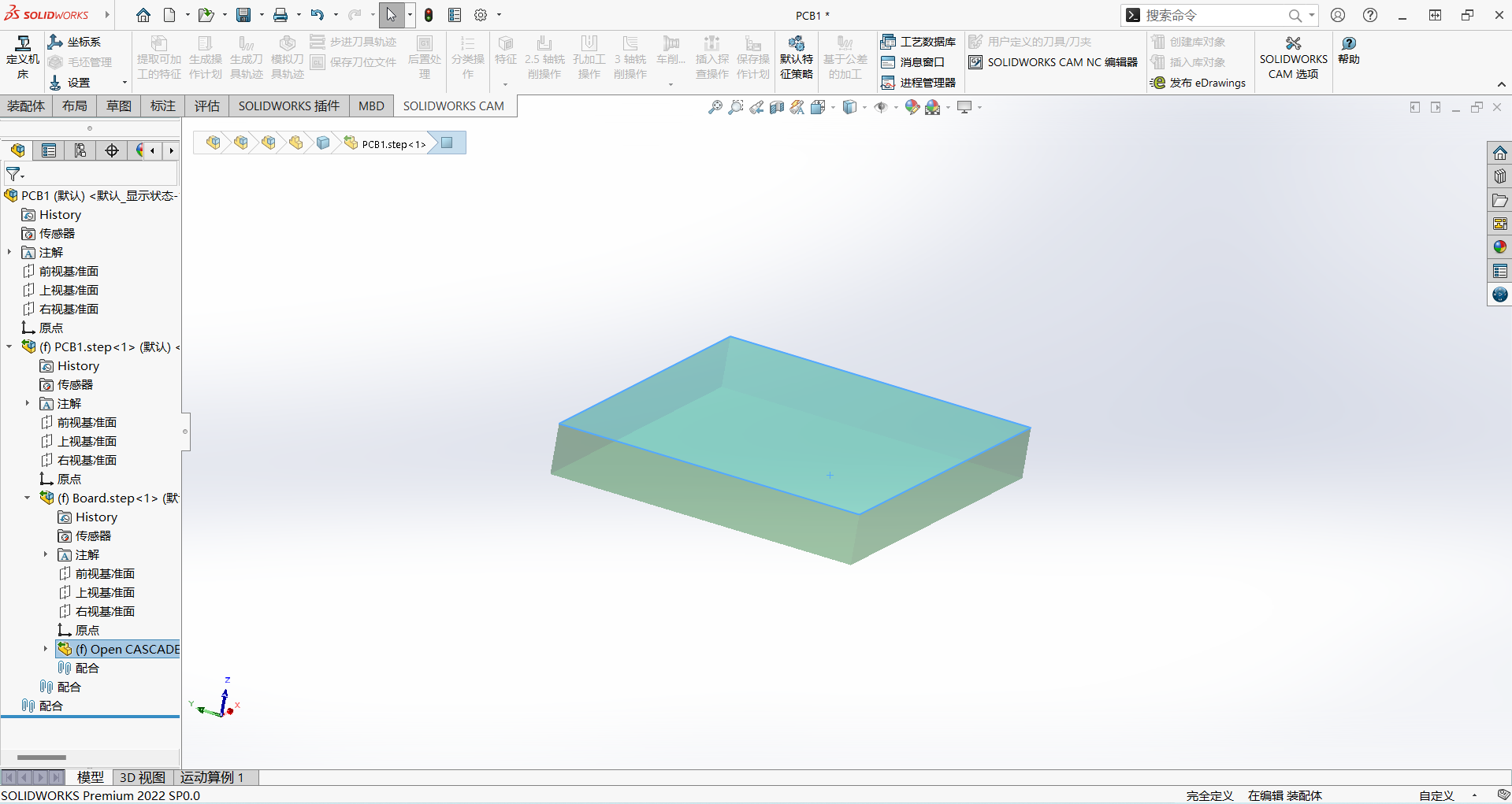

為什么不導出 Step 文件格式：由于 Step 只能顯示模型的輪廓信息，無法查看內部情況。如下圖所示
圖 2

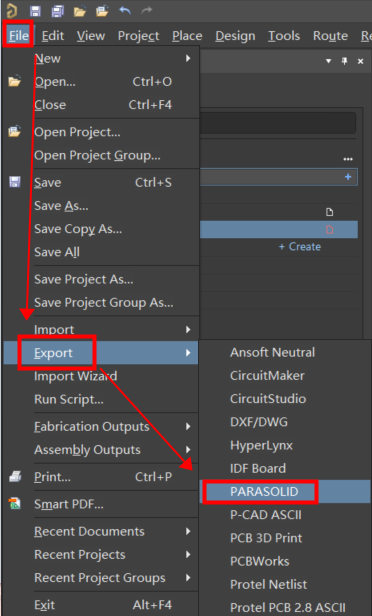

導出 PARASOLID 格式文件：【File】→【Export】→【PARASOLID】
圖 3

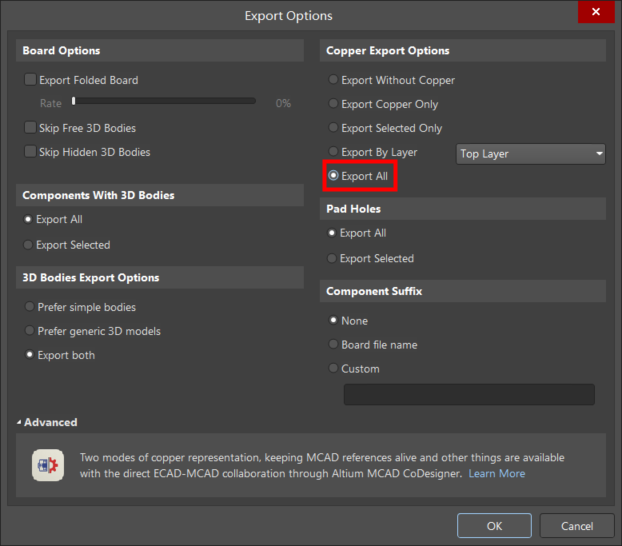

在【Export Option】對話框下，需選擇【Copper Export Options】下的【Export All】，點擊【OK】
圖 4

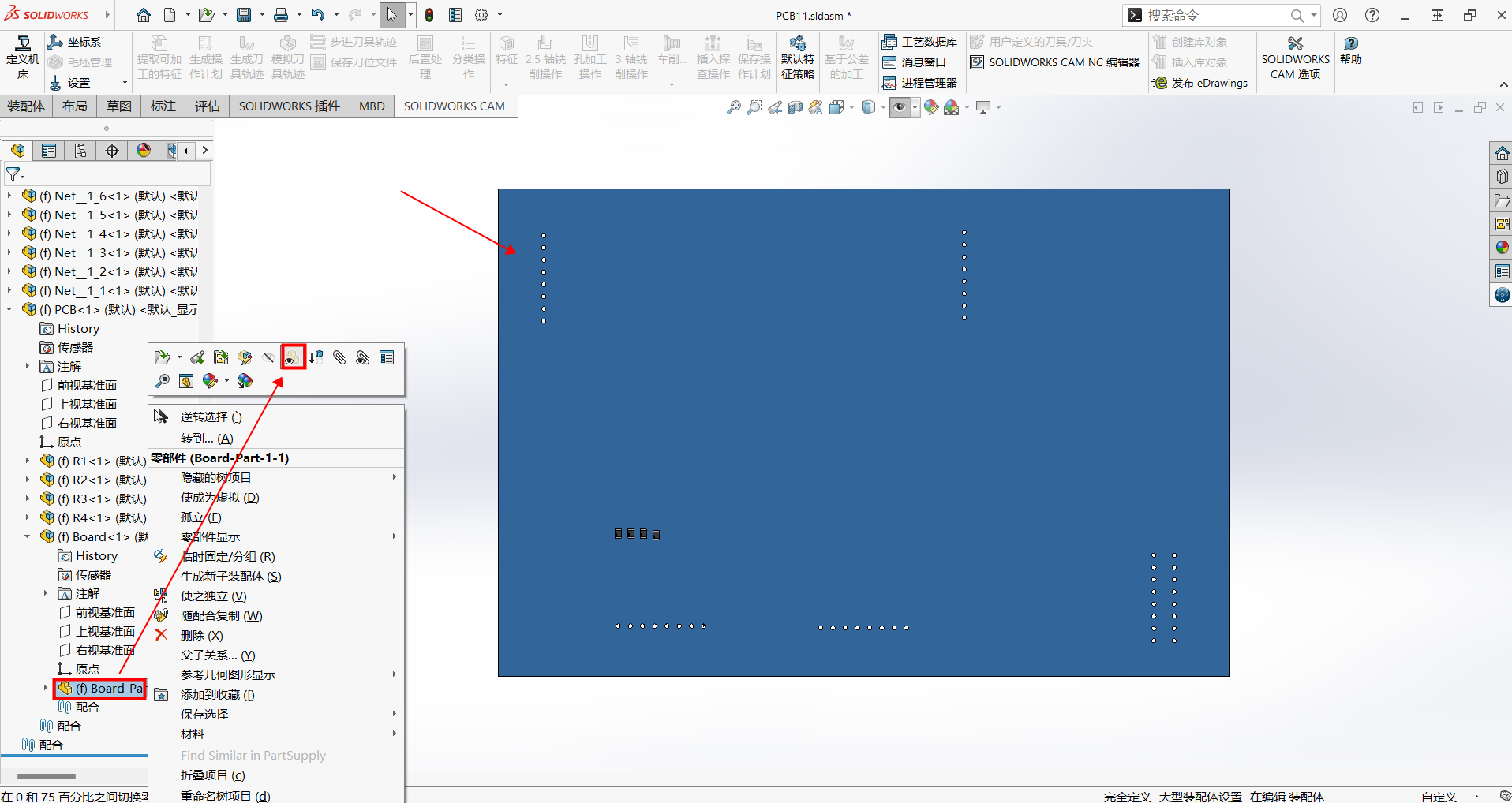

將生成的文件拖拽放入 Solidworks，點擊板子表面，即可選中板材，右鍵設置中【更改透明度】
圖 5

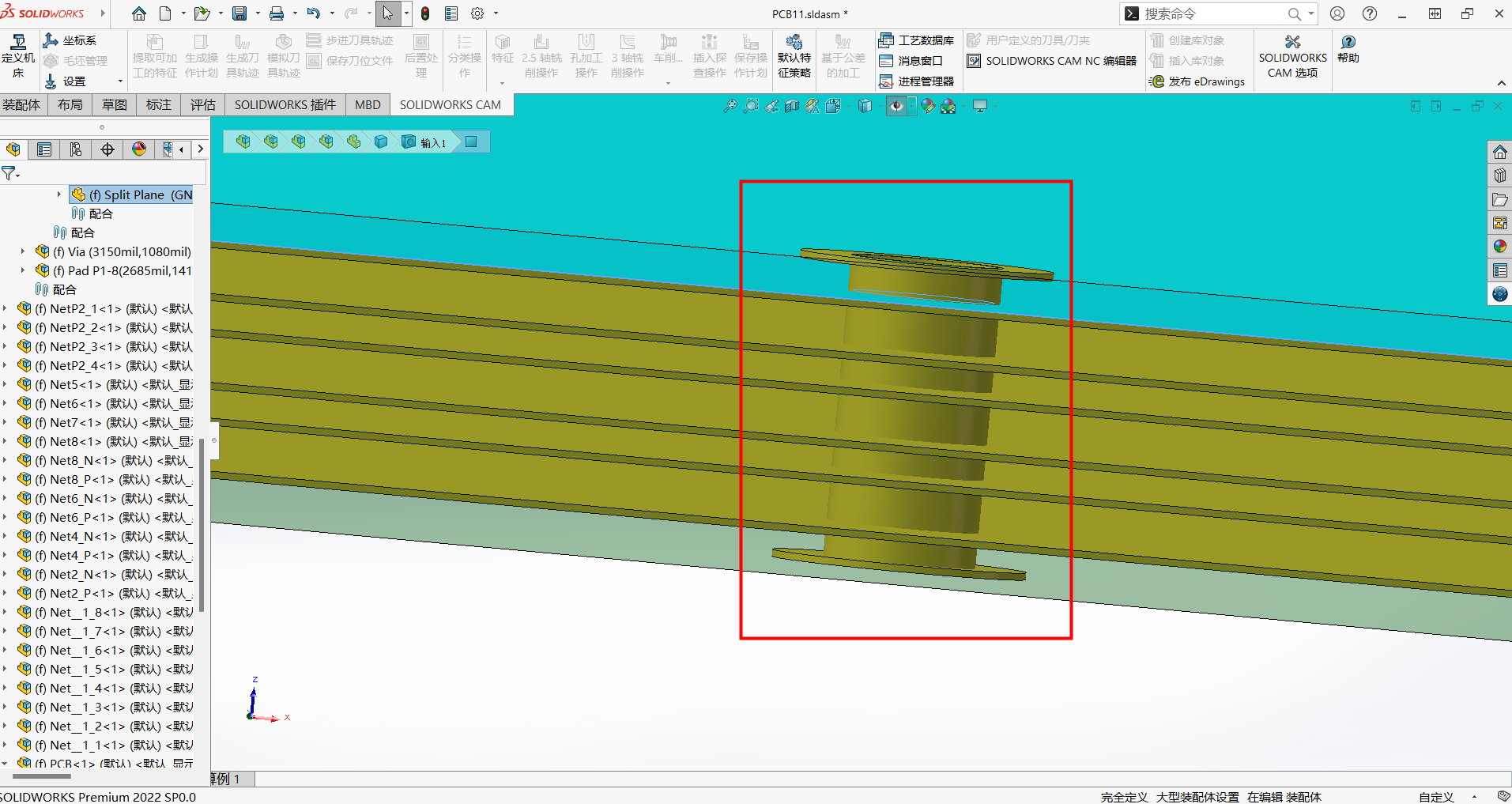

可以清楚地看到每個層的情況，也可以選中。
圖 6
