如果原理圖中的元器件位號尚未標注或者存在重復的情況，編譯時會報錯。處理辦法是，對所有位號進行統一命名。

操作步驟：

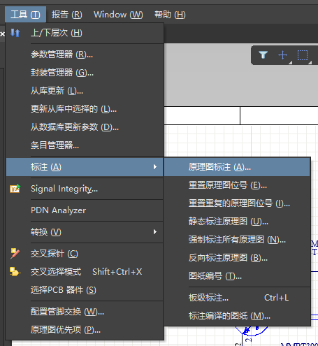

• 打開已經繪制好的原理圖，執行菜單欄中的“工具”-->“標注”-->“原理圖標注”。

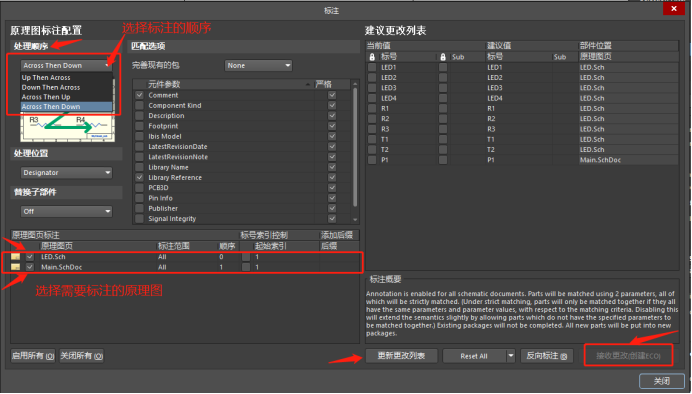

• 在彈出的“標注”對話框，左上角選擇標注的順序，順序方式包括Z字型，N字型，反Z字型和反N字型這4種。

• 如果有多頁原理圖，在左下角可以根據需要進行選擇。
• 單擊“更新更改列表”，彈出的信息對話框，單擊“OK”;
• 然后單擊“接收更改（創建ECO）”按鈕，彈出“工程變更指令”對話框，單擊“執行變更”按鈕，然后單擊“關閉”即可完成原理圖的標注。
