【Altium】設置原點時為什么無法選中線的端點？-2022-上海28quan官網電子技術有限公司

想把原點設置在線的一個端點，無法選中這個點

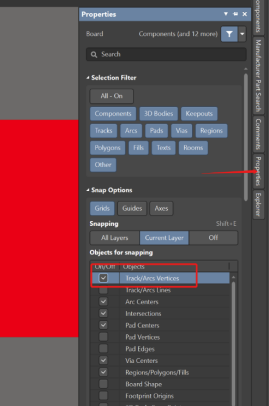

1. 在PCB編輯界面下，打開屬性對話框，將圖中選項勾上，不然會無法捕捉到線上的點

2. 建議將格點設置為1mil，方便捕捉

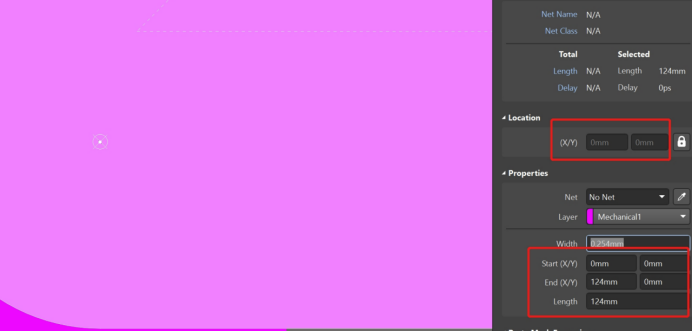

3. 在需要設置原點的位置，將PCB放大. 選取橫向的那條線，顯示出線左邊的端點（即需要設置成原點的那個點）

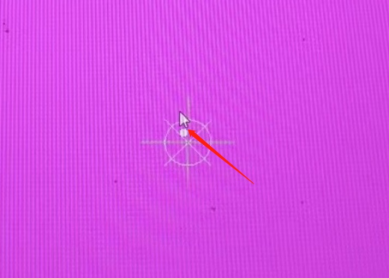

4. 設置原點，移動綠色十字光標至需要位置。這里會因?yàn)閱挝粏?wèn)題，可能無法直接捕捉到需要的點，需要將鼠標箭頭對準該點，然后十字光標中心會出現一個小圓圈圈住該點，這樣就表示已經捕捉到所需要的點，然后點擊鼠標左鍵就能把原點設置在這個點上。
