AD中除了可以手動進行BGA焊盤扇出，還可以實現自動扇出，具體操作如下:

1. 在進行自動扇出前，需要滿足一下要求

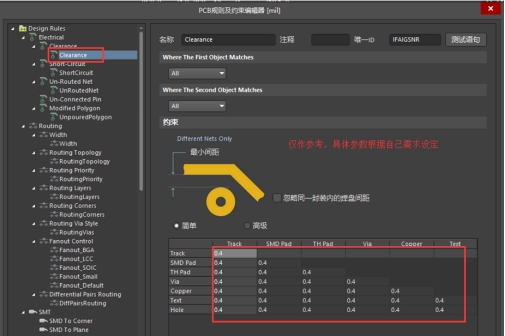

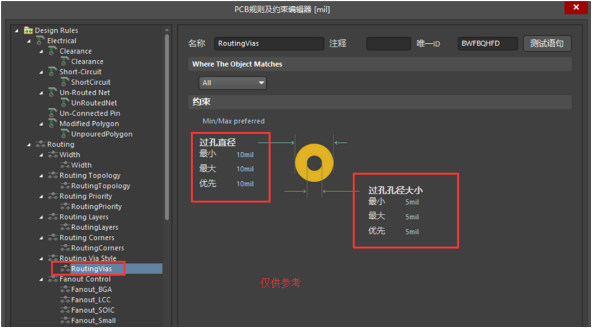

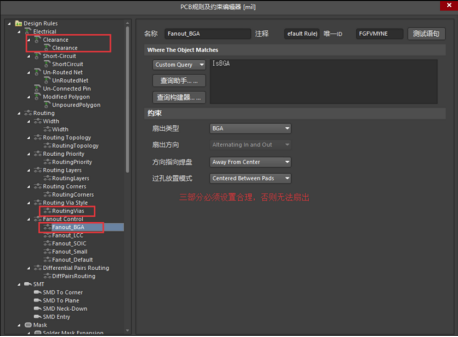

（1） 選擇合適的線寬及過孔大小，即設置好線寬、間距、過孔大小等規則。

（2） BGA內部沒有任何元素對象，如布線或者過孔等。

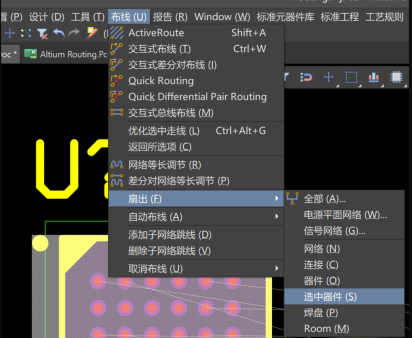

2. 選中需要進行扇出的元器件，右擊——器件操作——扇出器件；或者執行菜單欄中的布線——扇出——選中器件，彈出“扇出選項”對話框。

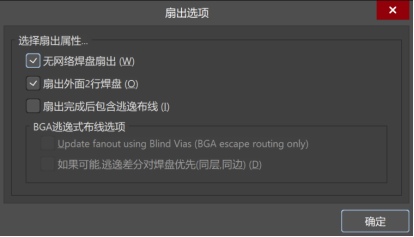

3. 在扇出選項中，各選項作用如下：

（1） 無網絡焊盤扇出：勾選此選項，BGA中無網絡的焊盤會刪出；不勾選則不會扇出。

（2） 扇出外面2行焊盤：勾選時，BGA最外面2行焊盤會扇出；不勾選，則不會扇出。

（3） 扇出完成后包含逃逸布線：勾選時，BGA扇出并從焊盤引線出來。

（4） 有盲埋孔扇出。
